LC-600

2020-06-30 10:40:12

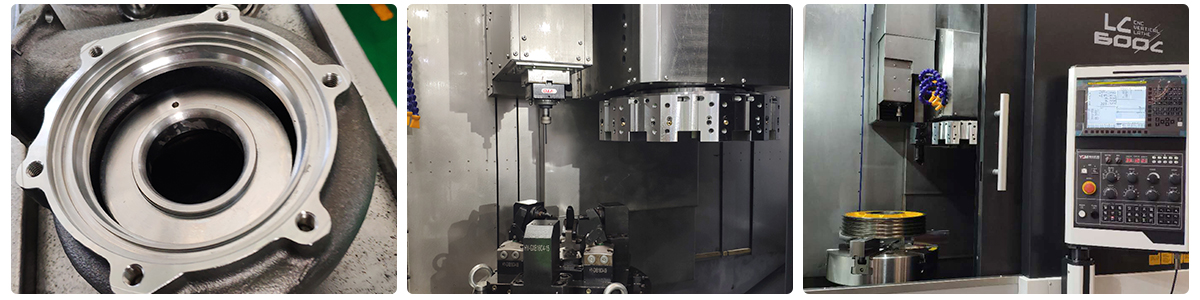

LC-600
详细介绍:

可选配具备Y轴C轴功能的立式切削中心


独立动力装置


独立于刀塔之外的动力装置,不


占用车刀的装刀数量,配合C


轴完成端面打孔的要求


LC-600动柱式运动机构


运动机构采用动柱式结构,z轴加强型设计无配重,采用


大扭矩伺服电机通过扰性联轴器直接驱动丝杠,不仅能准


确控制轴的旋转,可进行高精密运动,且扭转刚性极高


重切削主轴


经过全新优化设计的主轴,轴承直


径由Φ160mm升级Φ170mm


主轴刚性+20%动载荷+10%

LC-600动柱式运动机构

项目规格单位LC-600LC-600CLC-600W
加工能力大回转直径mm¢760¢760¢800
大切削直径mm¢600¢600¢620 & 22.5"
Y轴大打孔直径mm不适用¢450不适用
大切削高度mm600500600
主轴主轴鼻端typeA2-11A2-11A2-11
一主轴转速rpm150015002000
二主轴转速rpm不适用ER25/3000不适用
卡盘外径mm450450
主轴孔径mm¢90¢90¢86
主轴前段轴承内径mm¢170¢170¢150
刀塔刀具容量pc121212
外径刀柄mm25/322525
内径刀柄mm¢50¢50¢50
刀库容量
行程X轴行程mm350330330
Y轴行程mm 不适用-150 不适用
Z轴行程mm700680700
快速进给X轴快速进给m/min161616
Z轴快速进给m/min161616
液压单元油压箱容量L456060
液压马达kw3.753.753.75
双段压力
选配选配选配
切削水单元切削水箱容量L400500500
切削水马达kw1.031.032.62
冲屑马达kw2.622.622.62
马达X轴伺服马达kw333
Y轴伺服马达kw不适用1.2不适用
Z轴伺服马达kw333
一主轴伺服马达kw18.518.537
二主轴伺服马达kw1.2
精度定位精度mm0.0080.0080.008
重复定位精度mm0.0040.0040.004
机床外形(占地面积)长×宽×高mm2200×3600×32802200×3600×32802200×3600×3280
重量kg9500100009500
