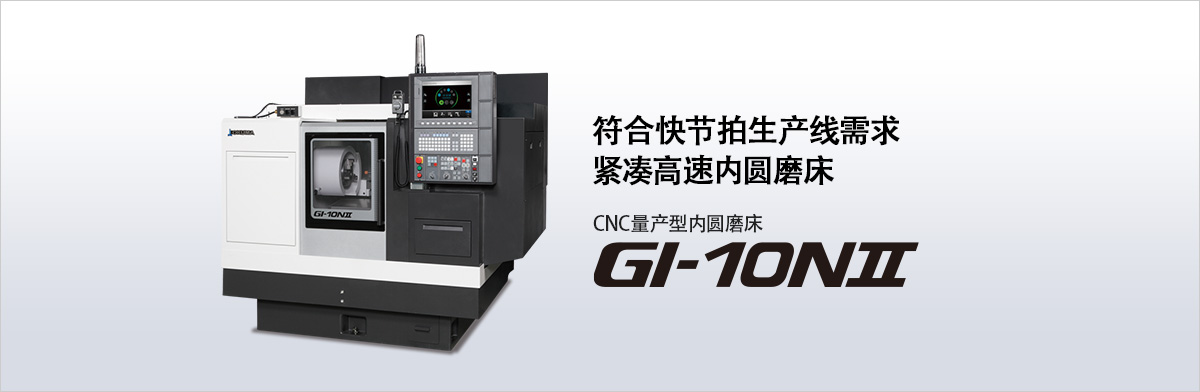

CNC内圆磨床GI-10NⅡ

2020-07-06 15:41:32
CNC内圆磨床GI-10NⅡ
详细介绍:

机床规格


单位SBK组件SHK组件
能力・容量可磨削孔径范围mmø3~150
可磨削孔长度mm~150
工作台上旋回径mmø400
防护罩内旋回径mmø350
工件长度mm~150
主轴承载能力(质量×距离)kg×mm100×150
切削进给装置(X轴)移动量mm300
磨削进给速度mm/minø0.02~ø6,000
定位速度mm/minø40,000
Z小单位mmø0.0001
工作台(Z轴)移动量mm350
磨削进给速度mm/min0.02~3,000
工作台的振动量mm10
工作台的振动次数次/min~585
定位速度mm/min30,000
Z小单位mm0.0001
切削主轴主轴端面直径mmø100
通孔直径mmø70
转速min-1100~1,000
电机内圆磨削轴用kW-P5.5-2选择
切削主轴用kW3.5
切削台(X轴用)kW2.9
工作台(Z轴用)kW2.8
液压油・润滑油泵用kW-P0.4-4
磨削液泵用kW-P0.25-2、0.18-2
内圆磨削轴冷却泵用kW-P0.18-2
箱容量液压油・润滑油箱L40
切削液箱L200
内圆磨削轴冷却箱L40
机床尺寸机床高度mm1,900
所需地面面积mm×mm2,050×2,110
净重kg3,600

SBK:皮带驱动内圆磨削轴组件

SHK:高频内圆磨削轴组件
