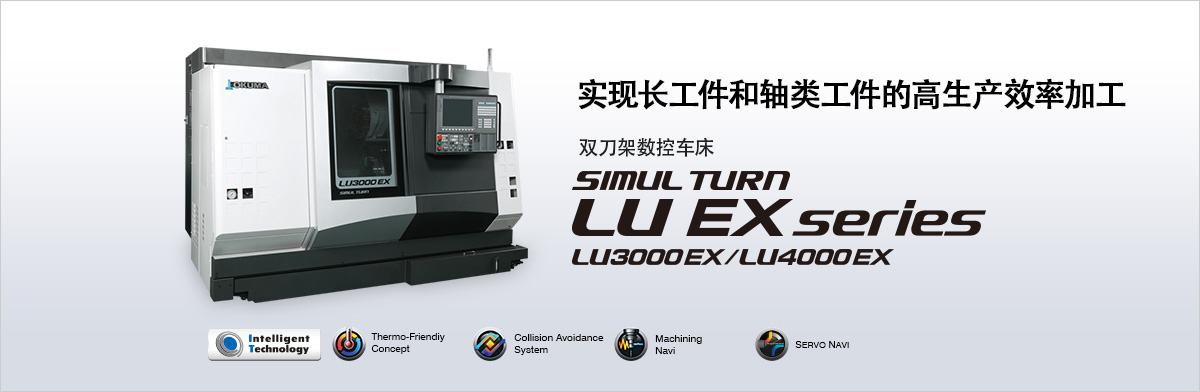

双刀架数控车床SIMUL TURN LU4000 EX

2020-07-03 09:45:25
双刀架数控车床SIMUL TURN LU4000 EX
详细介绍:

以4轴的柔性实现丰富多彩的加工

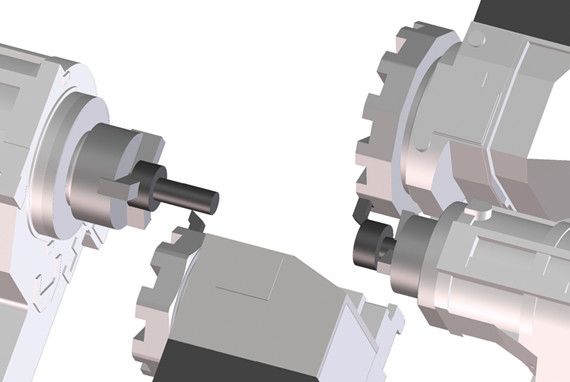

上下刀架的同步4轴加工实现大幅度缩短加工时间

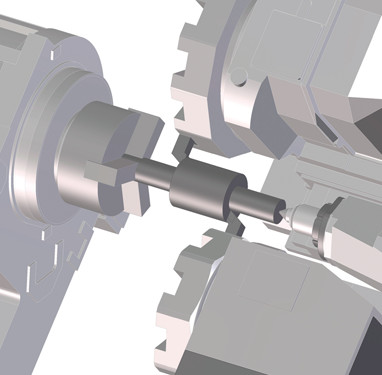

使用上下刀架进行同步外径车削或内外径同步车削大幅度缩短加工时间。

除了4轴同步加工,通过与工件托架及中心架的下刀架安装等特殊规格组合,使其可能性无限大。

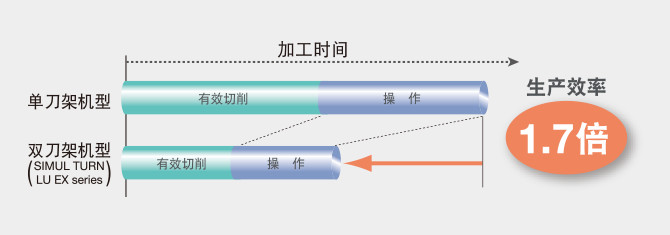

4轴同时加工以提高加工高效率

使用中心架确保无振刀加工

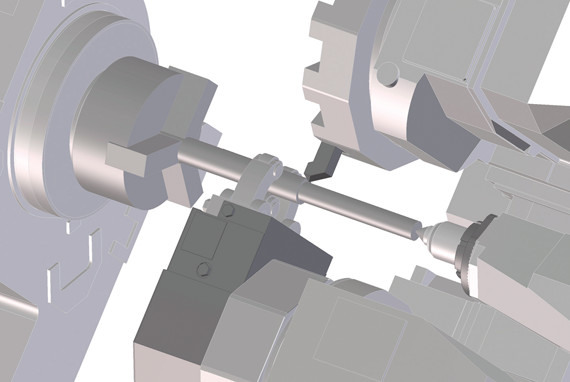

在下刀架安装中心架(特殊规格),支撑工件。通过NC程序实现上刀架同步控制,使超长工件和外伸过长工件的加工也可确保接近支撑加工部位。

上刀架与中心架同步作业,防止发生振刀

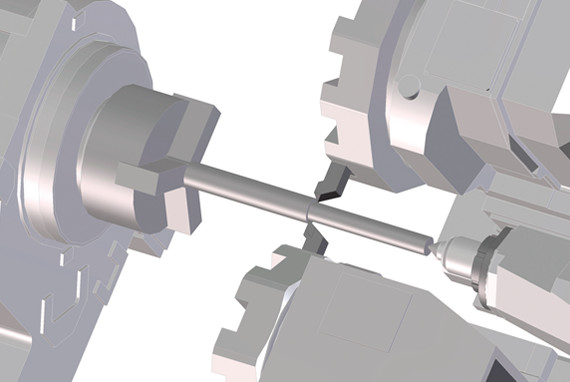

通过平衡切削高效率加工超长工件

通过同步加工可降低一半刀路。在防止振刀的同时,可大幅度缩短加工时间。

采用均衡切削方式以防止长大工件的振刀

实现缩短循环时间的强力加工、高速运行

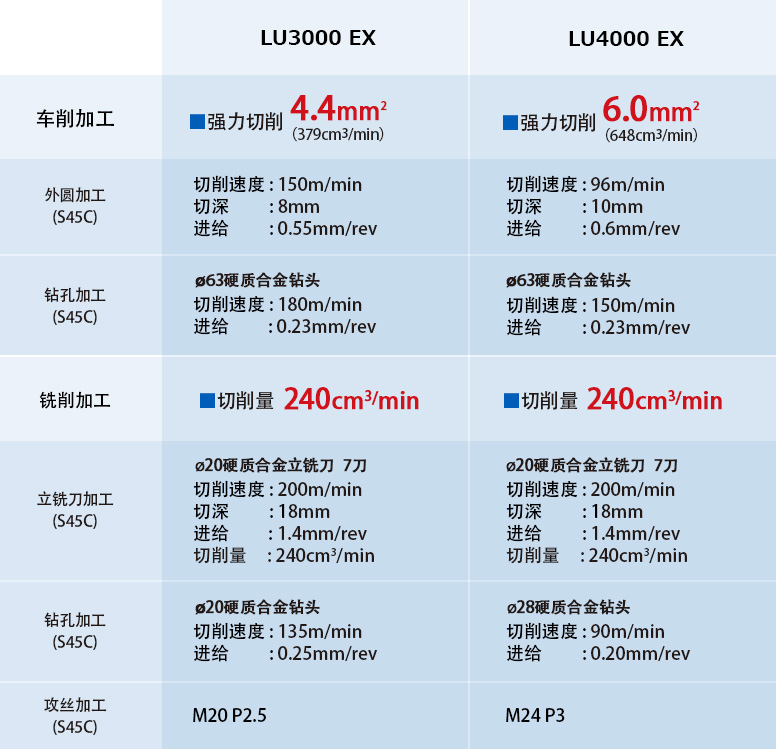

即使负荷大的同步加工也可全力运转的高加工能力(实测值)

※登载的数据为实绩值,由于规格、刀具、加工条件等的不同,所得数据可能与登载的数据不同。


以丰富的阵容实现生产体制

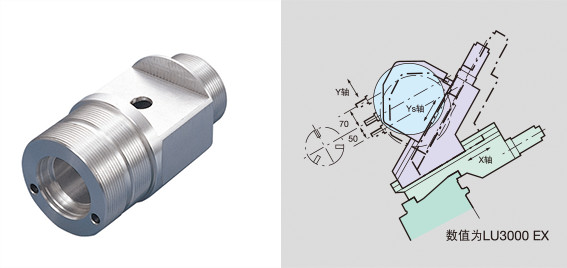

利用Y轴功能可实现完全的工序集约,

复杂形状工件也能一次装夹完成全加工

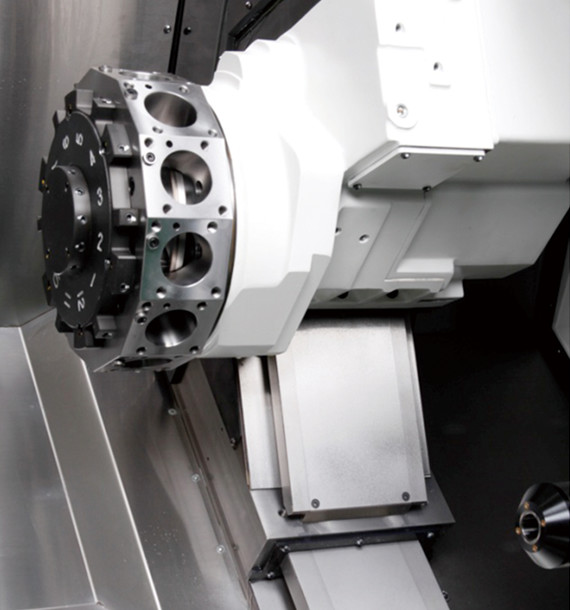

采用双导轨形式,实现了Y轴高精度、宽范围的移动,从而可以对应各种铣削加工,仅通过一次装夹即可实现工序的完全集约。(MY规格)


LU3000 EXLU4000 EX
Y轴行程120mm (+70~-50)140mm (+70~-70)
Y轴快速进给速度12.5m/min12.5m/min

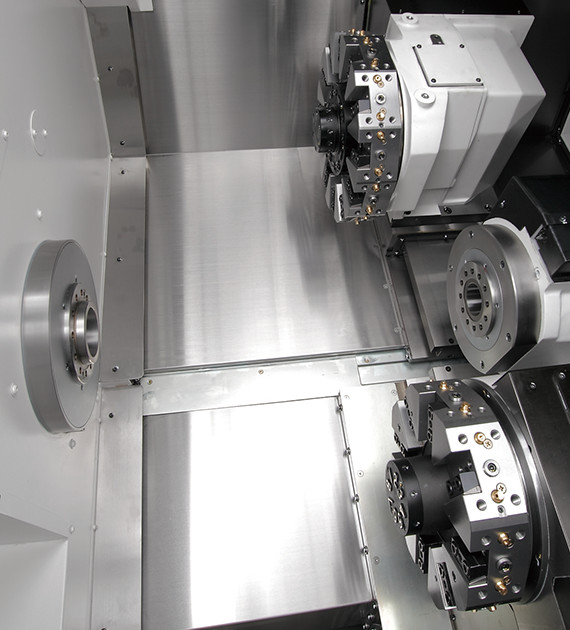

利用副主轴整合工序

实现在一台机床上完成全加工

如果是副主轴规格,则由一台机床即可完成正反加工。

1台即可完成双端面加工,节省了工件的保管空间和后道工序用机械。(仅限LU3000 EX)

机床规格

项目LU3000 EXLU4000 EX
能力、容量大加工直径mmø410ø480
中心距mm600、1,000650、1,250、2,000、3,000
主轴转速min-15,0004,200
主轴端形状
JIS A2-6JIS A2-8
主轴轴承内径mmø120ø140
刀架刀具安装把数上刀架:12、下刀架:8上刀架:12、下刀架:10
进给速度快速进给速度m/minX:25、Z:30X:25、Z:30
尾架套筒锥孔形式
MT.No.5MT.No.5
电机主轴电机kW22/15(30分/连续)22/15(30分/连续)
大扭矩N・m427/280(10分/连续)700/477(30分/连续)
机床尺寸机床高度mm2,080、2,2302,200、2,440
占地面积mm2,950×2,176、3,980×2,4783,570×2,310、4,780×2,620
数控装置OSPOSP
