角头是数控加工中心和龙门铣床的一种附件

2020-06-23 14:11:04

角头是数控加工中心和龙门铣床的一种附件。角头安装在机床主轴上后,可利用刀具旋转中心线与主轴旋转中心线成一定角度加工工件。广泛应用于航空、汽车、模具等机械加工领域。


在不改变机床结构的情况下,采用角头可以增加加工范围和适应性,从而实现一些传统方法难以完成的加工,减少工件的重复夹紧,提高加工精度和效率。

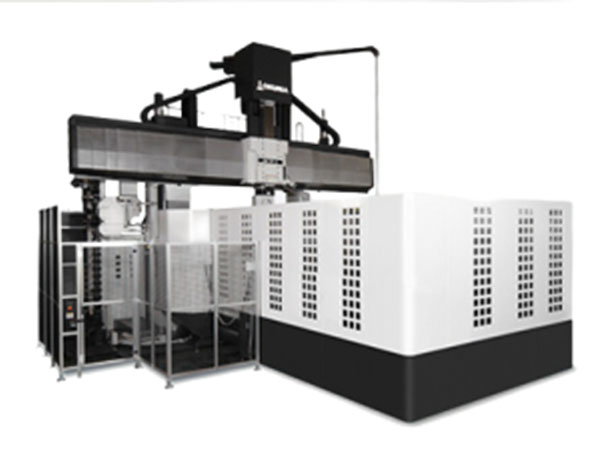

数控加工中心

现有的角度头结构缺点


使用液压活塞限制角度头的转动。此外,其利用直通式冷却液的液压进行操作而使用设在角度头上的滑动部件脱落与快侧的卡合。所示夹紧装置刚性低,抗角铣刀的重切削能力弱。立式加工中心需要能实现强的五边加工角度头。


强力的五面 加工用角度头


五面加工附件单元设有:环形气缸体部分,嵌于主轴箱外围,固定在主轴头上,主轴箱伸出立式加工中心主轴头下端,支撑主轴;夹紧单元,它直接与活塞环连接在活塞环缸体部分上下运动;四个弹簧卡箍,在卡箍单元中等距布置在下表面的圆周上。


而且,所述角头上设有插入所述立式加工中心主轴的手柄部,支撑所述手柄部的箱体和所述角铣刀成自由旋转内部具有传动机构,所述手柄部的驱动力转化为与所述驱动力正交的方向并传递给所述角铣刀,所述臂部与所述箱体连接,所述臂部与所述箱体连接..三个拉钉,它们位于手臂上,由五面加工附件单元的四个弹簧夹中的三个控制。


通过在立式加工中心上增加强大的五面加工用角头单元,可以简单地提高加工能力。此外,角头具有较高的刚度,可以重新切割。
