立式加工中心MILLAC 44V Ⅱ

2020-07-03 17:06:07
立式加工中心MILLAC 44V Ⅱ
详细介绍:

适合自动化生产线的机床


节省空间且宽大的加工区域

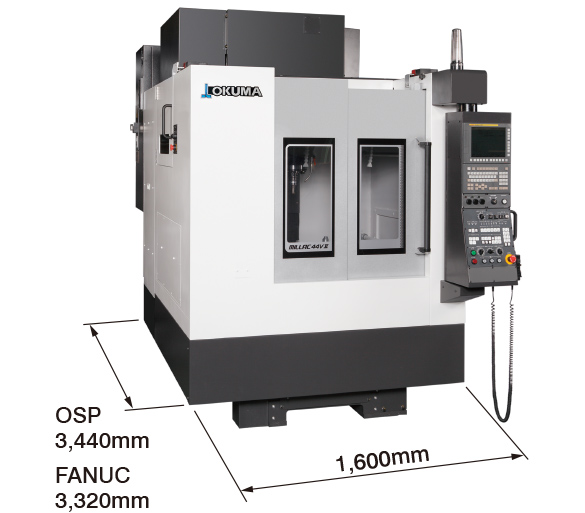

省空间机床

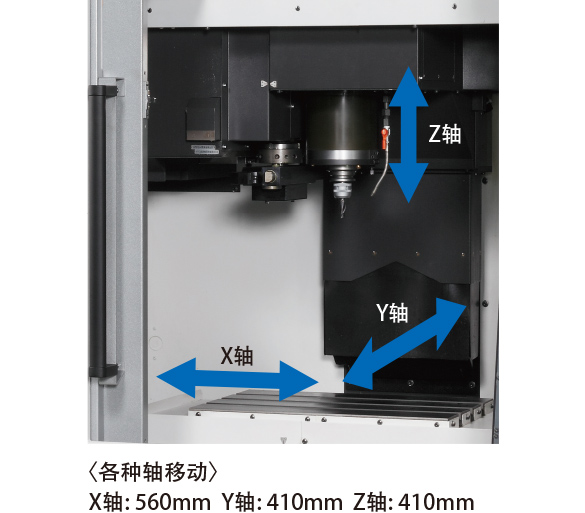

宽大的加工区域

高效率、高品位切削提高生产率


X、Y、Z轴 滑动面

各轴的导轨面为高刚性方形导轨滑动面,防振特性高,可实现高质量面加工。

维护方便,可长时间使用。

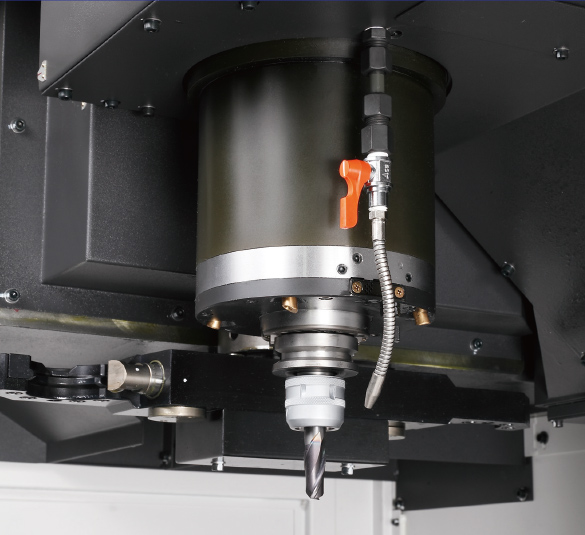

VAC内置电机主轴

主轴轴承由陶瓷角接触轴承和滚柱轴承支撑,即使高速长时间的操作也可抑制发热并保持低振动。

同时,采用了内置电机驱动,从低速到高速,一直保持安静平滑的旋转控制。

采用2面拘束主轴,实现高切削稳定性

缩短非切削、切削时间实现高生产效率


缩短切削时间


主轴转速 12,000min-1

主轴功率 15/11kW(25%ED/连接)

大扭矩 73.4N・m

切削进给速度 X・Y・Z轴 大20,000mm/min

缩短非切削时间


快速进给速度 X・Y・Z轴 50m/min

快速进给加速度 1.0G

主轴起动 1.0秒/10,000min-1

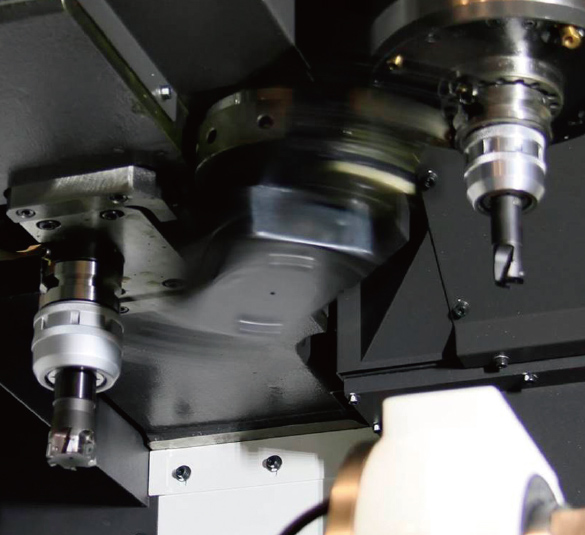

ATC时间 T-T/C-C 0.9秒/3.1秒

ATC刀库分度 1.2秒(16把刀库/半周)

机床规格

项目单位MILLAC 44V ⅡMILLAC 44V Ⅱ (2APC规格)
行程X轴(工作台左右)mm560
Y轴(工作台前后)mm410
Z轴(主轴头上下)mm410
工作台表面至主轴端面mm150~560200~610
工作台主轴至立柱前面mm450
工作台尺寸mm630 × 400(托板)400 × 400
地面至工作台上表面的距离mm850(托板上面)1,000
大承载重量kg250200
主轴主轴转速min-1120~12,000[20,000]*1
主轴变速档数
无级
主轴锥孔
7/24锥孔 No. 40
主轴轴承内径mmø60
进给速度快速进给速度m/minX・Y・Z: 50 [30]*2
切削进给速度mm/minX・Y・Z: 20,000
电机主轴用电机
kW15/11(25%ED/连续)
OSPkW[ 30/22(10分/连续)] *1
FANUCkW[ 18.5/11(15%ED/连续)] *1
进给轴用电机OSPkWX: BL 2.2, Y: BL 3.0, Z: BL 5.5
FANUCkWX: AC 2.5, Y: AC 2.7, Z: AC 4.5
自动刀具交换装置刀柄型式
MAS BT40
拉钉型式
MAS 2
刀库容量16 [24]
刀具大直径
(有/無邻接刀具时)
mmø90/ø115
刀具大长度mm250
刀具大重量/刀具大质量力矩kg/N・m5/4.9
刀具选择方式
随机
APC托盘数
2
APC时间sec5
APC旋转用伺服电机OSPkW1.7
FANUCkW1.2
机床尺寸机床高度mm2,400 [2,620] *12,600 [2,820] *1
占地面积
宽 × 长
OSPmm1,600 × 3,4401,600 × 3,550
FANUCmm1,600 × 3,3201,600 × 3,550
机床重量kg4,5005,000
数控装置
OSP-P300MA, FANUC 0i-MF [FANUC 31i-B] *2

[  ] : 特殊规格

*1:20,000min-1主轴

*2:模具规格时
