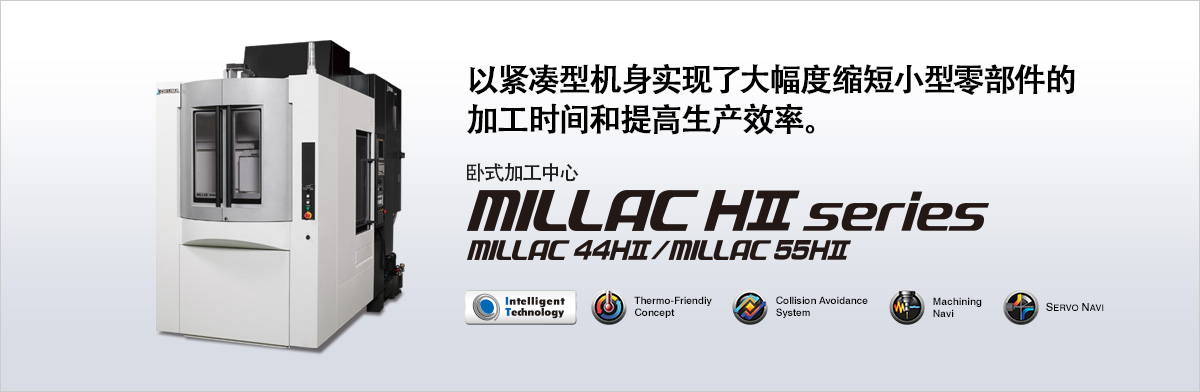

卧式加工中心MILLAC 44HⅡ

2020-07-06 14:00:39
卧式加工中心MILLAC 44HⅡ
详细介绍:


机床规格

机种单位MILLAC 44HⅡ
规格圆形工作台规格2面APC规格
行程X轴行程(工作台左右)mm410
Y轴行程(主轴头上下)mm460395 [460] *
Z轴行程(工作台前后)mm470
工作台上面至主轴中心的距离mm55~5150~395 [−65~395] *
工作台中心线至主轴端面的距离mm100~570
工作台(托板)作业面尺寸mmø320320×320
地面至工作台操作面的高度mm1,0351,155
分度角度0.001(NC)
大承载工件尺寸mmø400×500
大承载重量kg200150
主轴主轴转速min-1120~12,000
主轴锥孔
7/24锥度No.40
主轴轴承内径mmø60
进给速度快速进给速度m/minX、Y、Z : 50
快速进给速度min-1B : 44.4B : 40.0
切削进给速度mm/minX、Y、Z : 1~20,000
电机主轴用电机kW15/11(25%ED/连续)
进给轴用电机kWOSP : X 2.2、Y 4.5、Z 3.0 FANUC : X 2.5、Y 4.5、Z 2.7
工作台驱动用电机kWOSP B : 2.2 FANUC B : 2.5
ATC刀柄型式
MAS BT40
拉钉型式
MAS 2
刀库容量10 [24]
刀具大直径(有邻接)mmø90
刀具大直径(无邻接刀具时)mmø115
刀具大长度mm250
刀具大重量/刀具大质量力矩kg/N・m5/4.9
刀具选择方式
随机存储
尺寸机床高度mm2,725
占地面积 宽×长mm1,350 × 2,8421,350 × 3,490
机床质量kg6,0006,500
数控装置
OSP-P300MA、FANUC 0i-MF

* 带自动刀具折损检测装置(特殊规格)的情况
[ ]: 特殊规格


机种单位MILLAC 55HⅡ No.50<No.40>
规格圆形工作台规格2面APC规格
行程X轴行程(工作台左右)mm520
Y轴行程(主轴头上下)mm600450
Z轴行程(工作台前后)mm740520(+220APC用行程)
工作台上面至主轴中心的距离mm50~65050~500
工作台中心线至主轴端面的距离mm150~890150~670
工作台(托板)作业面尺寸mmø500400×400
地面至工作台操作面的高度mm1,1201,270
分度角度0.001(NC)
最大承载工件尺寸mmø500×600
最大承载重量kg500350
主轴主轴转速min-160~8,000<120~12,000>
主轴锥孔
7/24锥度No.50<7/24锥度No.40>
主轴轴承内径mmø90<ø60>
进给速度快速进给速度m/minX、Y、Z : 40
快速进给速度min-1B : 62.5
切削进给速度mm/minX、Y、Z : 1~10,000
电机主轴用电机kWOSP : 18.5/11(15%ED/连续)
FANUC : 18.5/11(40%ED/连续)<15/11(25%ED/连续)>
进给轴用电机kWOSP : X、Y、Z : 3.5 FANUC : X 4.5, Y、Z : 5.5
工作台驱动用电机kWOSP B : 3.5 FANUC B : 4.0
ATC刀柄型式
MAS BT50<MAS BT40>
拉钉型式
MAS 2<MAS 2>
刀库容量30[120]<24>
刀具大直径(有邻接)mmø120<ø90>
刀具大直径(无邻接刀具时)mmø150<ø115>
刀具大长度mm350<250>
刀具大重量/刀具大质量力矩kg/N・m15<5>/14.7<4.9>
刀具选择方式
固定编号<随机存储>
尺寸机床高度mm2,810<2,970>
占地面积 宽×长mm1,650 × 3,6201,650 × 4,415
机床质量kg8,0008,700
数控装置
OSP-P300MA、FANUC 0i-MF

< >:主轴No.40规格
[ ]: 特殊规格
