卧式加工中心SPACE CENTER MA-400HA

2020-07-06 11:01:57

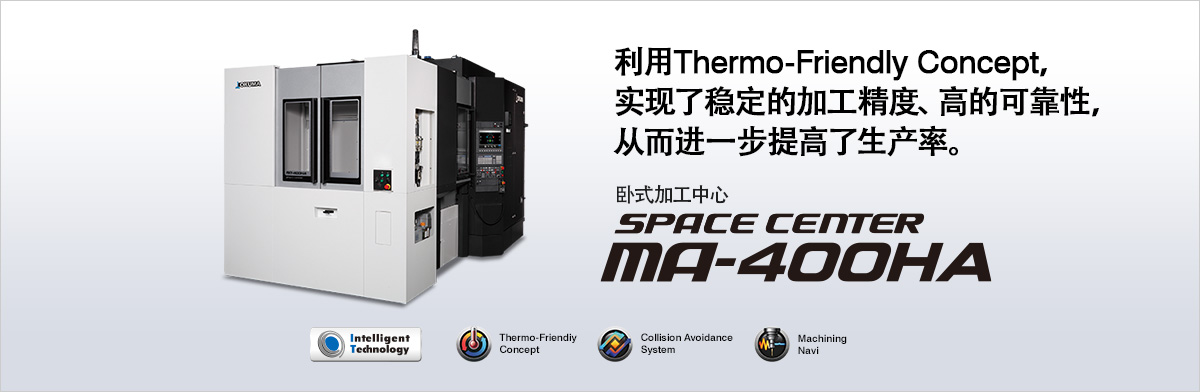

卧式加工中心SPACE CENTER MA-400HA
详细介绍:

机床规格


项目単位MA-400HA
移动量X轴移动量(立柱左右)mm560
Y轴移动量(主轴头上下)mm610
Z轴移动量(工作台前后)mm625
工作台上面
至主轴中心的距离
mm50~660
工作台中心线
至主轴端面的距离
mm85~710
随动工作台作业面尺寸mm400×400
分度角度1[0.001]
大装载工件尺寸mmø600×710*1
大装载重量kg400
主轴主轴转速min-1标准主轴
50~8,000
广域主轴
[50~15,000]
高速主轴
[50~20,000
50~25,000、35,000]
主轴锥孔
7/24锥度 No.40
[HSK-A63]
[HSK-A63、A63、F63]
主轴轴承内径mmø70[ø70][ø70、ø60、ø60]
进给速度快速进给速度m/minX・Y・Z:60
切削进给速度mm/minX・Y・Z:1~60,000
电机主轴电机(10分钟/连续)kW15/11[26/18.5][30/22、15/11、15]
进给轴电机kWX・Y・Z:4.6
工作台分度电机kW3.0
ATC刀柄型式
MAS403 BT40[HSK-A63][HSK-A63、A63、F63]
拉钉型式
MAS 2型*2 *3-
刀具容纳数30 [40、60、110、146、182、218、326]*4
刀具大直径(有邻接刀具时)mmø100
刀具大直径(无邻接刀具时)mmø150
刀具大长度mm300[400]*5
刀具大重量kg10
刀具选择方式
随机存储(110把以上时为固有地址方式)
机床尺寸机床高度mm2,759
占地面积 长×宽mm2,414×4,532
机床重量kg11,400
数控装置
OSP-P300MA

[ ]:特殊规格

*1:在主轴最靠近随动工作台的50mm范围内,X、Y、Z的伸缩护罩会与工件发生干扰,所以装载工件的直径应为ø500×710。

*2:带中心出水主轴规格时为JIS标准。

*3:HSK规格中无拉钉

*4:110把以上为矩阵方式。

*5:随著百叶门开关时间的延长,ATC时间(C-C)变更。
