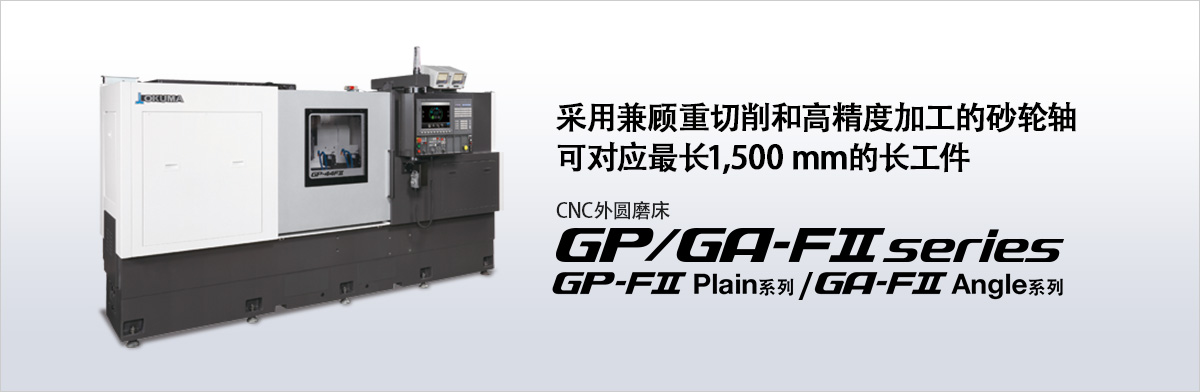

CNC外圆磨床GP/GA-34/44FⅡ

2020-07-06 15:35:02
CNC外圆磨床GP/GA-34/44FⅡ
详细介绍:

机床规格

项目单位GP/GA-34FⅡGP/GA-44FⅡGP/GA-36FⅡGP/GA-47FⅡ
能力、容量工作台台面跳动mmø330ø430ø330ø430
磨削大直径mmø300ø400ø300ø400
磨削大重量两顶支撑kg150150300300
装卡N・m8080--
两顶支撑长度
※1 ※2
长度方向
35mm350
65mm650
100mm1,000
150mm1,500
砂轮轴砂轮箱的体积 外径×宽mmø455×75ø610×135
(整套200)
ø760×160
(整套200)
砂轮线速度m/sec45
电机输出kW7.515(特殊规格:22)
砂轮架(X轴)最小设定单位mmø0.0001
移动量mm295370
快速进给速度m/minø16
电机输出kW2.9
工作台(Z轴)最小设定单位mm0.0001
旋转调整角度°(度)±0.1
移动量 长度方向35mm550
65mm850
100mm1,200
150mm1,850
快速进给速度m/min16(GA-36FⅡ、GA-47FⅡ为12)
电机输出kW2.9
主轴台(C轴)锥孔
MT No.5
转速固定mm-1600
固定、活动mm-1600-
电机输出kW3.53.6
尾架锥孔
MT No.5
自动行程mm70
锥度手动调整量mm±ø0.08
磨削液净化装置水泵电机kW0.4
分离器
磁力式80L/min磁力式120L/min
箱容量L200
机床重量机床重量 长度方向35kg6,3006,6006,6007,100
65kg7,0007,3007,3007,800
100kg7,7008,0008,0008,500
150kg8,7009,0009,0009,500
数控装置
OSP-P300GA

※1:GA-36FⅡ、GA-47FⅡ是砂轮宽度不超过75mm时的数值。当使用宽幅砂轮时,支撑长度将相应变短。

※2:如果选用特殊规格牵引式尾架,则支撑长度缩短50mm。
