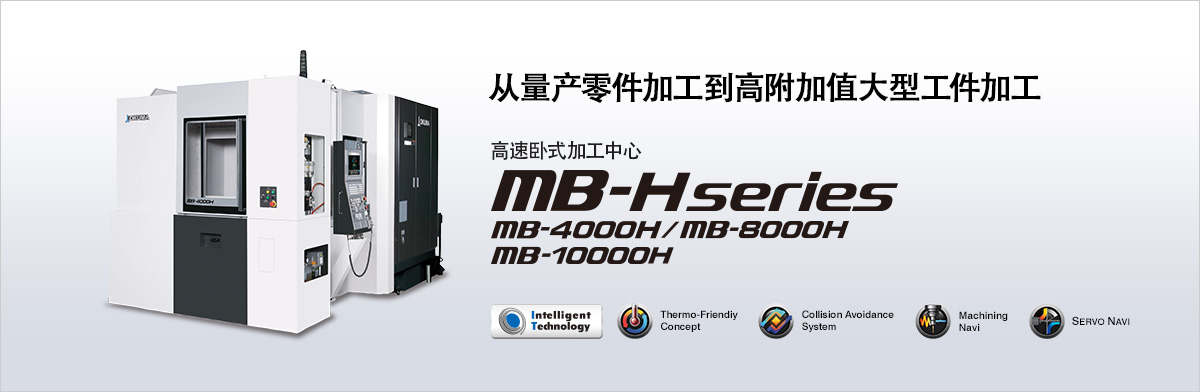

卧式加工中心MB-10000H

2020-07-06 13:52:00
卧式加工中心MB-10000H
详细介绍:

机床规格

项目单位MB-4000HMB-8000HMB-10000H
移动量X轴
(立柱左右/MB-10000H支架左右)
mm5601,3001,400
Y轴(主轴头上下)mm5601,1001,250
Z轴(工作台前后)mm6251,250
托盘上面至主轴中心的距离mm50~61050~1,150-20~1,230
托盘中心线至主轴端面的距离mm85~710100~1,350
托盘托盘面尺寸mm400×400800×8001,000×1,000
大装载重量kg4002,000[2,500]※12,000
分度角度0.0011[0.001]
大装载工件尺寸mmø600×900ø1,450×1,450ø1,400×1,450
主轴主轴转速min-150~15,000
[50~20,000]
50~6,000
[12,000、6,000高扭矩]
50~6,000
[50~12,000]
主轴锥孔
7/24锥度No.40
[HSK-A63]
7/24锥度No.50
[HSK-A100]
主轴轴承内径mmø70ø100
进给速度快速进给速度m/minX・Y・Z:60X・Y・Z:50
切削进给速度mm/min1~60,0001~50,000
电机主轴电机(10分/连续)kW26/18.5[30/22]30/22[37/26、45/37
(20分/连续)]
30/22[37/26]
进给轴电机kWX:4.6、Y・Z:3.5X:5.1、Y:3.5×2、Z:5.1X・Y・Z:4.6×2
工作台分度电机kW3.04.6
ATC刀柄型式
MAS403 BT40[HSK-A63]MAS403 BT50[HSK-A100]
拉钉型式
MAS 2型[-]
刀具容纳数48[64、110~326]40[60、81~285、320、400]40[60、100~400]
刀具大直径(有邻接刀具时)mmø70ø140
刀具大直径(无邻接刀具时)mmø150※2ø240[ø315]※3ø240
刀具大长度mm300[400]※3600[800]※3、※4600
刀具大重量kg1025[30]※325
刀具选择方式
随机存储
[110把以上是固有地址方式]
随机存储
[81把以上是固有地址方式]
随机存储
[100把以上是固有地址方式]
机床尺寸机床高度mm2,6473,4493,410
占地面积 长×宽mm2,420×4,7003,960×7,5054,545×6,465
机床重量kg9,50027,00033,600
数控装置
OSP-P300MA

[ ]:特殊规格

※1:选择特殊规格时,则运转时间变长。

※2:两个刀套以外的大刀具尺寸为ø110mm以下。

※3:选择ATC大刀具特殊规格时,则刀库门开关时间延长。

※4:大工件直径有时会造成限制。
