5轴数控立式加工中心MU-S600V

2020-07-02 09:35:13
5轴数控立式加工中心MU-S600V
详细介绍:

从多品种少量生产到批量零件加工,可用一种机床自由处理

MU-S600V作为5轴数控立式加工中心同时实现了单独使用时的易用性和高生产率,以及2台以上连接使用时的生产革新。

它是从多品种少量生产到批量零件加工,可用一种机床自由处理的全新概念的智能机床。

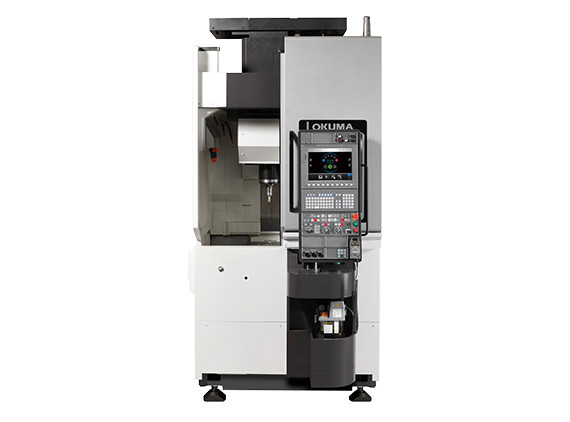

                                         单机使用

                                      紧凑且易操作的

                                          智能机床

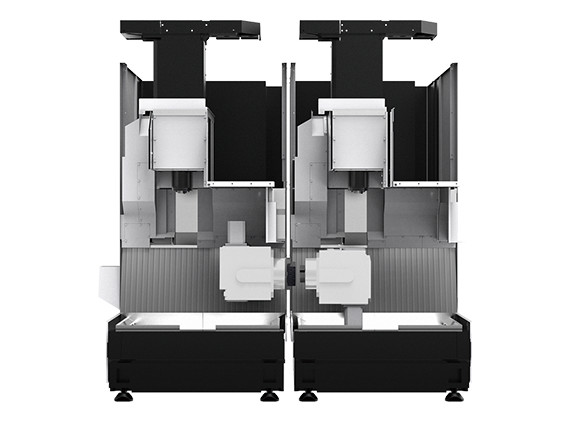

                                2台连接

                           工作台自动传输工序之间的工件

                                      智能化生产线系统

用1台智能紧凑型机床实现大范围多面加工

紧凑且加工范围广

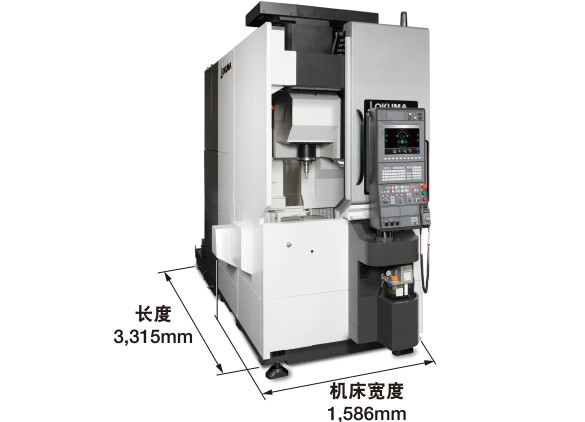

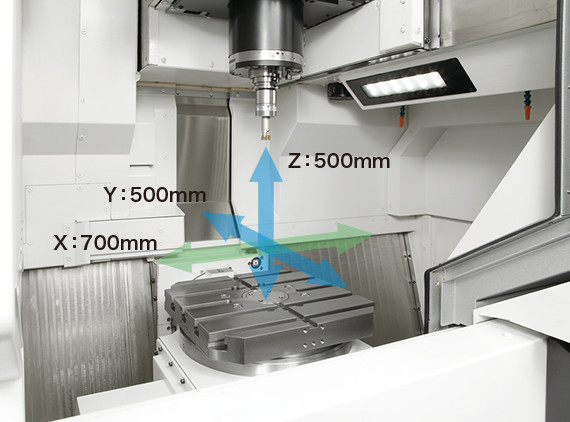

机床宽度为1,586mm,保证了X轴700mm的长行程。

此外,本机工作台为□400mm,实现了大直径为ø600mm的工件的装载。

作为5轴数控立式加工中心实现了优异的面积生产率。

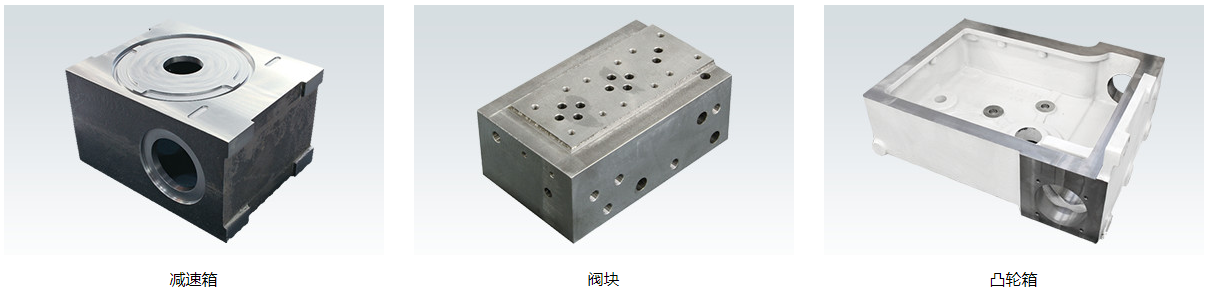

非常适合铸件和铝制工件的多面分度加工

可通过一次装夹实现多面加工,因此可缩短设置时间。

同时消除了工序之间的工件安装误差,可保证较高的加工精度。

2台连接“智能化生产线系统”

构建紧凑型自动化生产线

1台即可实现紧凑型5轴加工和智能批量加工。

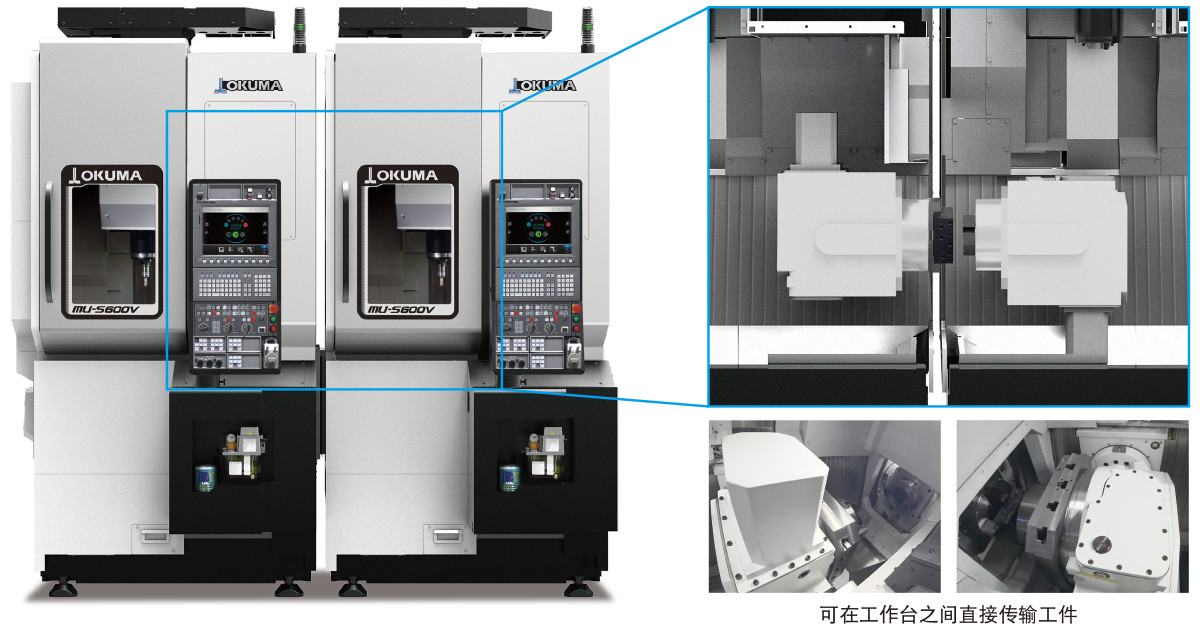

MU-S600V内置有工件传输装置,可在并排机床的工作台之间直接传输工件,不需要在机床之间另设传输设备。

〈智能化生产线系统〉

刷新了传统的生产线结构,可大幅度减少自动化生产线的占地面积。

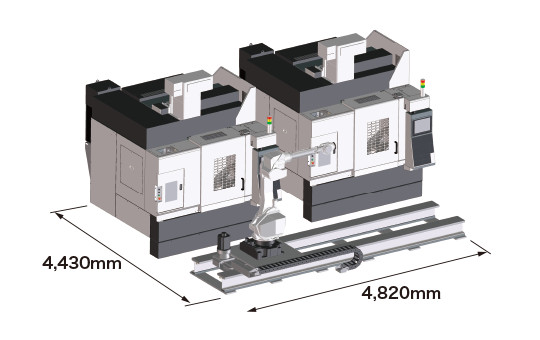

                        原机型生产线 22.4m2

                 (2台5轴数控加工中心+轨道机器人)

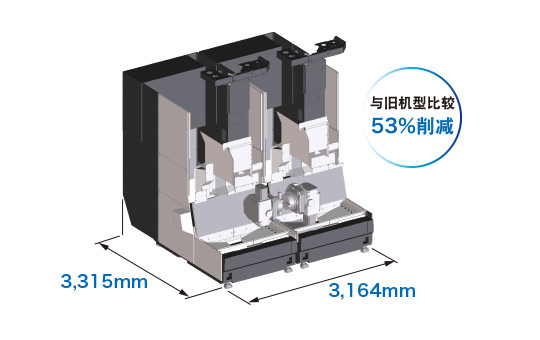

                         智能化生产线 10.5m2

                            (MU-S600V 2台)



机床规格


项目单位MU-S600V
移动量X轴(工作台左右)mm700
Y轴(主轴滑枕前后)mm500(+280ATC动作)
Z轴(主轴滑枕上下)mm500
B轴(耳轴旋转)+92~0[+92~−92(连接规格)]
C轴(工作台旋转)±360(无限旋转)
工作台上面至主轴端面mm10~510
工作台工作台尺寸mm400×400
大工件尺寸mmø600×H350[ø500×H350(侧面防护罩自动开关规格时)]
地面至工作台上面mm1,110
大承载重量kg200
主轴主轴转速min-150~12,000
主轴变速档数
无级
主轴锥孔
7/24 锥度 No.40
主轴轴承内径mmø60
进给速度快速进给速度m/minX・Y・Z:60
快速进给速度度/minB:18,000(50min-1)、C:36,000(100min-1
切削进给速度mm/minX・Y・Z:1~60,000
电机主轴电机(25%ED/连续)kW15/11
进给轴电机kWX・Y・Z:3.5、B:3.6、C:3.0
ATC刀柄型式
MAS BT40
拉钉型式
MAS 2
刀库容量16(斗笠式刀库)[30(链式刀库)]
刀具大直径(有邻接)mmø80
刀具大直径(無邻接刀具时)mmø115
刀具大长度mm300
刀具大重量kg6
刀具交换方式
固有地址
机床尺寸机床高度mm2,994※1
占地面积 宽×长(仅机床)mm1,586×3,315
机床重量kg8,800※2
数控装置
OSP-P300MA

[ ]:特殊规格

※1:提升输送机规格的情况下,机器的高度为3,114mm。

※2:机器质量随特殊规格而增加。(例)线圈输送机(后排放)规格:+140kg、自动开合式侧盖规格(两侧):+80kg
