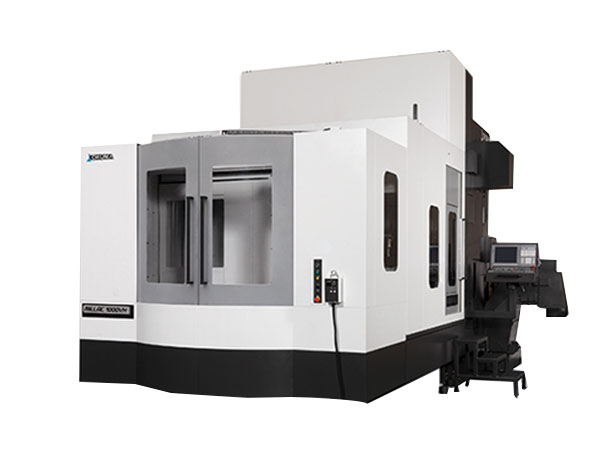

5轴数控大型加工中心MILLAC 800VH

2020-07-02 10:54:40
5轴数控大型加工中心MILLAC 800VH
详细介绍:

机床规格

名称单位MILLAC 800VHMILLAC 1000VH
移动量X轴移动量mm立柱左右:1,020立柱左右:1,850
Y轴移动量mm托板前后:1,020托板前后:1,300[1,600]
Z轴移动量mm主轴头上下:1,020主轴头上下:1,000
主轴端~托板上面(主轴垂直)mm-100~920-100~900
主轴中心~托板中心(主轴垂直)mm-50~970-580~1,270
主轴中心~托板上面(主轴水平)mm150~1,170150~1,150
主轴端~托板中心(主轴水平)mm-300~720-830~1,020
工作台工作台尺寸mm800×8001,000×1,000
大承载重量kg1,0002,000
分度角度(弯曲分度)5
分度角度(NC任意分度)0.001
地面~托板上面mm1,2301,290
主轴主轴转速min-1100~10,00020~6,000[100~10,000]
主轴锥孔
No. 50
分度角度(弯曲分度)5
分度角度(NC任意分度)0.001
进给速度快速进给速度m/minX・Y・Z:30X・Y:24、Z:12
快速进给速度度/minA・C:3,600B・C:1,440
切削进给速度mm/minX・Y・Z:1~12,000X・Y・Z:1~10,000
切削进给速度度/minA・C:1~2,400B・C:1~1,080
电机主轴电机kW22/18.5(15分/连续)22/18.5(30分/连续)
[22/18.5(15分/连续)]
进给轴电机(X/Y/Z)kWOSP X:5.6、Y:3.5、Z:5.6
FANUC X・Y:7.0、Z:6.0
OSP X・Y・Z:4.6
FANUC X・Y:7.0、Z:6.0
ATC刀柄型式
MAS403 BT50
拉钉型式
MAS 2
收藏刀具数80[120]40[60、80、120]
大刀具直径(有邻接)mmø125ø120
大刀具直径(无邻接刀具时)mmø200ø200[ø240]
大刀具长度/质量mm/kg400/20400[500]/20[25]
刀具大质量力矩N・m14.719.6[44.1]
刀具选择方式
固定地址
尺寸机床高度mmOSP:3,650OSP:4,455
占地面积 宽×长mmOSP:4,800×6,400OSP:5,228×7,052
机床重量kg22,00024,000
数控装置
OSP-P300MA、FANUC 31i-B5

[ ]:特殊规格

※APC旋转时,请将A、B托板的承载重量之差设定在1,000kg以下使用。
