5轴数控立式复合加工中心VTM-80YB

2020-07-02 15:11:55

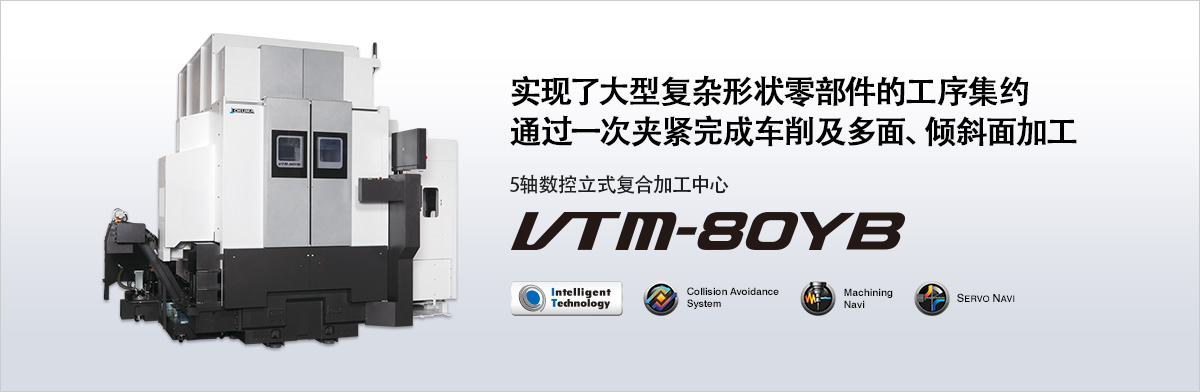

5轴数控立式复合加工中心VTM-80YB
详细介绍:


机床规格

机种单位VTM-80YB
容量能力大加工直径mmø800
大摇摆直径mmø1,010
大加工长度mm1,135
工作台直径mmø800
大卡盘尺寸mmø900
大工件承载重量kg1,500(含卡盘)
移动量X轴移动量mm1,120
Y轴移动量mm710(±355)
Z轴移动量mm1,135
C轴移动量360
C轴小设定单位0.001
B轴移动量90°[NC分度时120°]
B轴分度角度5°毎[NC分度]
车削主轴主轴转速min-18~800(高速)
主轴变速档数
无级×2
主轴端形状
JIS A2-11
主轴轴承内径mmø200
主轴孔的贯通孔径mmø110
主轴孔的直径/锥度
ø115/1/20
从地面至主轴端面的高度mm1,150
主轴支承方法
通过滚柱轴承的2点支撑
刀架
(回转刀具主轴)
刀架型号
ATC单刀
标准使用车刀mm□25、□32
镗杆直径mmø40、ø50
回转刀具主轴主轴高转速min-14,000[6,000 B轴NC时]
主轴的变速级数
无级
主轴形状
BT50(BIG-PLUS)
主轴前部的轴径mmø90
刀具更换刀柄形式
BT50
牵引螺栓
P50T-2
多把数(刀库存放数)36[60、120]
刀具大直径mm170(无邻接刀具300)
大刀具长度(通过量规线测量)mm500
单一大刀具重量kg30[40]
进给轴切削进给速度 X・Y・Zmm/rev0.001~500.000
快速进给速度 X轴m/min24
快速进给速度 Y轴m/min24
快速进给速度 Z轴m/min20
快速进给速度 C轴min-120
电机车削主轴电机kWOSP:VAC30/22(30分/连续)
FANUC:AC30/22(30分/连续)
回转刀具电机kWAC18.5/15
X轴电机kWOSP:BL4.6
FANUC:AC6
Y轴电机kWOSP:BL4.6
FANUC:AC7
Z轴电机kWOSP:BL4.6
FANUC:AC6
机械尺寸所需要地面积(宽度×长)mm4,885×4,870
机床高度mm4,245
制品重量kg23,000
数控装置
OSP-P3000SA、FANUC 31i-B

[ ]:特殊规格
