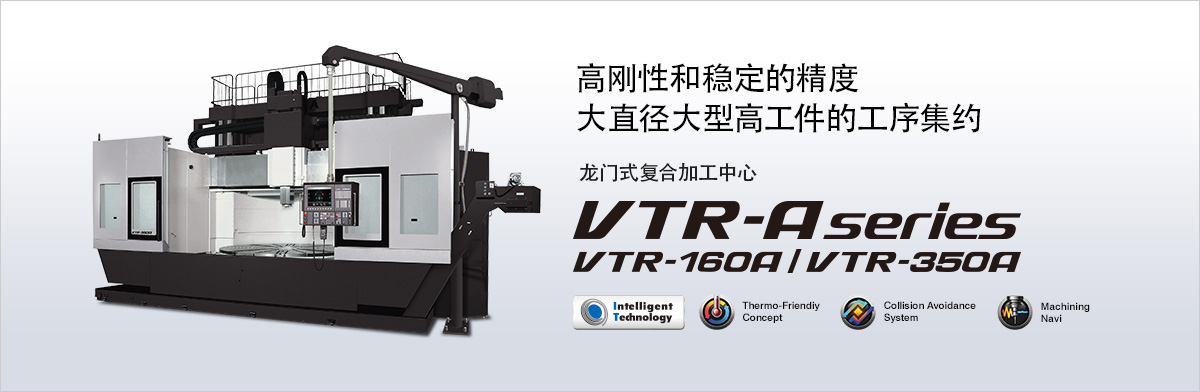

龙门式复合加工中心VTR-160A

2020-07-02 15:34:29
龙门式复合加工中心VTR-160A
详细介绍:

机床规格

机型
VTR-160AVTR-350A
容量能力大旋转直径mmø1,600ø3,500
大车削长度(高度)mm1,250[1,600]1,600[2,000、2,400]
工作台承载重量kg10,00020,000
从地面到工作台上面的
高度(标准工作台时)
mm9001,190
工作台直径mmø1,250ø3,000
移动量X轴移动量mm1,130[1,840※1](加工用)+
600(ATC交换用)
2,100[3,850※1](加工用)+
680(ATC交换用)
Z轴移动量mm900[1,250]1,250[1,500]
W轴移动量mm600[800]800[1,000、1,200]※2
C轴移动量360(最小控制角度 0.001)
从工作台上面到旋转刀具
主轴端面的距离
mm0~1,455[0~1,805]0~1,820[0~2,220、0~2,620]
工作台(车削主轴)转速min-11~4001~160
变速档数
自动2级
扭矩(30分/连续)N・m17,100/14,000[28,500/22,800]42,500/34,800
回转刀具主轴转速min-130~3,000[45~4,500]
变速档数
无级
扭矩N・m230/190(30分/连续)[380/300/250(3分/10分/连续)]
刀柄形式
BT50[BIG-PLUS®]
拉钉形式
MAS2
刀具车削用车刀mm□32
刀具容纳把数23[35]+保护环 1
进给轴快速进给速度(X、Z轴)m/minX:20[15※3]、Z:20
快速进给速度(C轴)min-152
快速进给速度(W轴)m/min0.41
电机工作台电机(30分⁄连续)kW45/37[75/60]55/45
旋转刀具主轴电机kW18.5/15(30分/连续)[30/24/20(3分/10分/连续)]
机床尺寸机床高度mm5,000[6,000]6,300[6,500、7,250]
占地面积mm×mm6,550×3,6938,615×5,374
机床重量kg22,00043,000
大切削力N30,000
标准电源容量kVA8095
标准空气流量L/min700
数控装置
OSP-P300SA

[ ]:特殊规格

※1:机内工件测量(直径测量)规格的移动量

※2:36把刀库规格时 :650 [875,1050](W轴移动量将受到部分限制)

※3:机内工件测量,直径测量规格时,X轴的快速进给速度限制在15m/min
