卧式并列双主轴CNC车床 2SP-2500H

2020-07-03 11:07:31
卧式并列双主轴CNC车床 2SP-2500H
详细介绍:


高速装载搭配强力铣削加工,将加工时间缩至最短

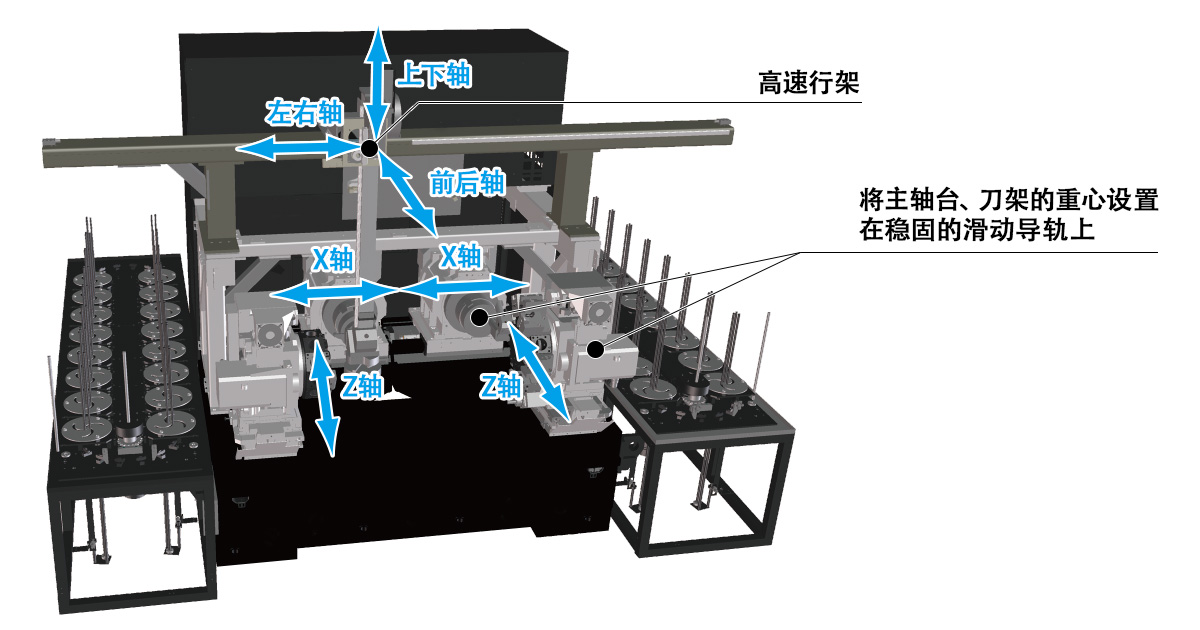

实现高速装载和强力加工的机床构造

工件装卸时间缩短至4秒,实现了自加工至工件搬运的生产节拍最小化。

此外,还将移动体(主轴台、刀架)的重心设置在稳固的滑动导轨上。

采用最适合批量加工的机床构造,实现强劲且高精度的加工。

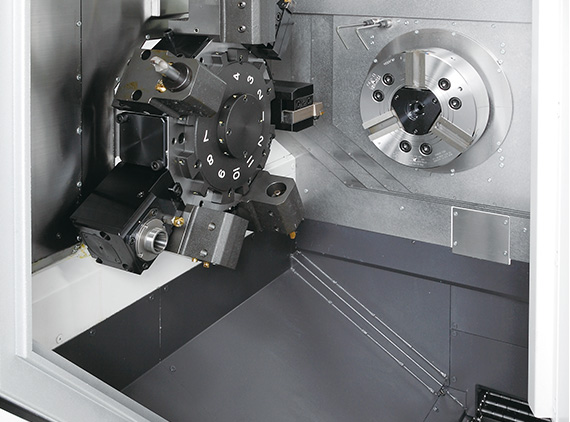

通过大幅强化主轴提高生产效率

采用内置式电机驱动的主轴,实现高速、高精度。

旋转刀具主轴也升级到7.1kW的大功率,相比旧机型扭矩增大1.25倍,铣削加工能力升级至65cm3/min的2倍之多。支持铣削加工的工序集约。

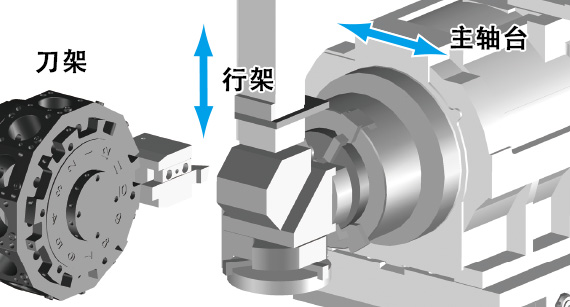

依靠高速行架,将生产节拍缩至最短

装卸工件时,主轴台移动至装卸位置。任意刀架位置,行架可直接进入机床。

因手柄旋转采用伺服驱动,以及所有动作的速度升级,使得4秒※完成工件装卸成为现实。

※不包含上侧防护门开关时间。

4秒装卸时间属于实测值,根据运转条件有可能超出4秒。


可搬运重量4kg × 2个8kg × 2个
工件尺寸ø200 × L125ø250 × L80

长时间、高精度的稳定加工

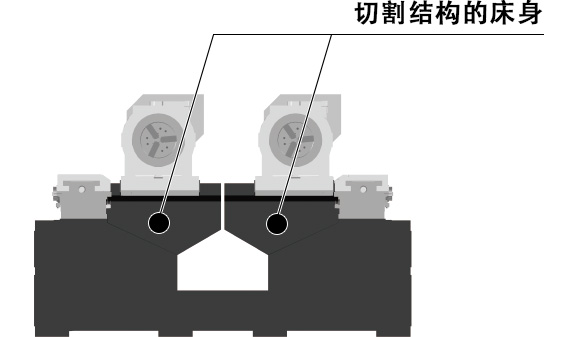

实现高质量加工的切割结构床身

床身的形状采用切割结构。通过分割左右抑制切削时的振动传递。针对较高的表面粗糙度要求,可发挥作用。

ø250mm最适合批量零件加工


支持ø250mm工件的行架搬运,实现批量生产零件生产节拍最小化。

M规格加强了旋转刀具的主轴能力,实现了更加丰富的工序集约。


末级齿轮

气缸

机床规格

机械规格


机型单位2SP-2500H(L)2SP-2500H(M)
容量、能力标准卡盘尺寸
8[10]
移动量X/Z轴mm210/200
C轴控制角度-360(最小控制角度0.001)
主轴主轴转速min-145~5,000
主轴变速档数
自动2级(电机绕组切换2级)
主轴端形状
JIS A2-6
主轴通通孔直径/主轴轴承内径mmø62/ø100
刀架刀架型式
V12+V12复合 V12+复合 V12
刀架上刀具的安装把数12+12L、M共用 12+12
外径车刀刀柄尺寸mm□25
内径刀柄直径mmø40
旋转刀具旋转刀具主轴转速min-1-45〜6,000
旋转刀具主轴变速档数
-无级
进给速度快速进给速度 X, Z轴m/minX:25、Z:25
快速进给速度 C轴min-1-200
切削进给速度 X, Z轴mm/rev0.001〜1,000.000
电机主轴用电机kW15/11(20分/连续)
旋转刀具主轴用电机kW-OSP:7.1/4.1(25分/连续)
FANUC:5.5(连续)
进给轴用电机(X/Z)kWOSP:3.0/2.8 FANUC:2.7/4.5
冷却液电机(50/60Hz)kW0.55/0.75
机床尺寸机床高度mm3,259(行架大高度)
占地面积:宽×长(包含水箱)mm×mm2,200×2,734(不包括行架)
机床重量kg8,000(包括行架)
数控装置
OSP-P300LA/FANUC 0i-TF[双行架规格:FANUC 31i-B]

[ ]: 特殊规格

行架规格
机型单位2SP-2500H(L)2SP-2500H(M)
行架可搬运工件尺寸(直径×长度)mm4kg规格:ø200×125 [8kg规格:ø250×80]
可搬运工件重量×数量kg×个4×2 [8×2]
X轴移动量(左右轴)mm2,838(工件工作台左右放置时)
Y轴移动量(上下轴)mm750
Z轴移动量(前后轴)mm290
快速进给速度 X、Y、Z轴m/minX:180、Y:110、Z:48
手爪形式
回转旋转式双卡爪、3爪气动卡爪
夹爪松开/卡紧行程mmø32(有效行程:ø24)
工作台装载工件直径mmø40~ø250
装载工件质量kg50/1工位
堆垛高度mm450
工位数
16工位

[ ]: 特殊规格
