立式数控车床V100R

2020-07-03 13:53:24
立式数控车床V100R
详细介绍:


精度稳定

对于大、中型的箱体、异型工件的加工更具优势。

由于采用了箱型床身、立柱,使其具有高可靠性的高刚性结构。

加工的工件在自重的作用下与夹紧面紧密接触,可以进行稳定的加工。

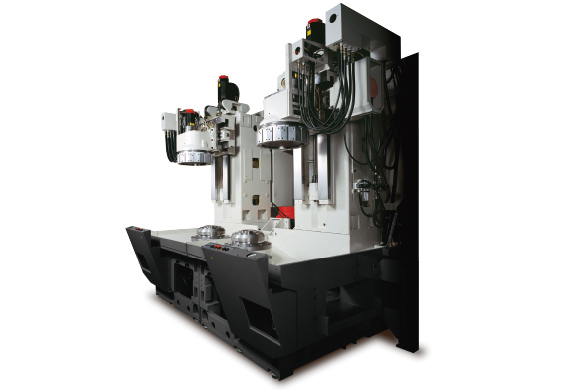

高刚性结构

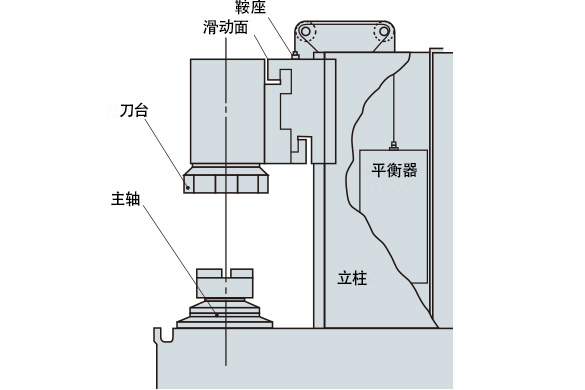

在刚性、减振性高的大型床身上,配置了坚固的箱型立柱,X、Z轴均采用了广角型的滑动面,具有高刚性、高可靠性结构。

采用了不受进给速度影响的平衡块式平衡器,从低速到高速均能实现稳定进给。

刀架

由于采用了充裕的大直径12角刀架,对包括残余变形在内的切削进给都可以方便地进行。

大直径联轴器的高精度分度和强有力的液压夹紧,使得强力切削成为可能。

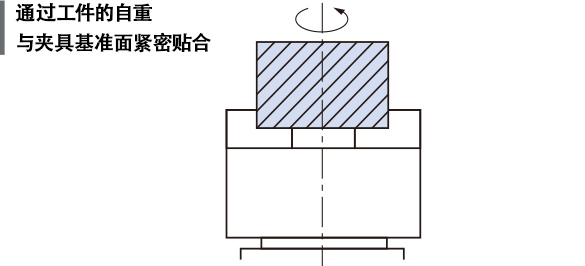

通过自重与夹具面紧密贴合 实现稳定的加工

加工工件因自体重量紧密贴合卡盘基准面,可稳定地夹持工件。 可抑制夹持力导致的工件歪斜,从薄壁工件到大径、重型工件,均可实现高精度稳定加工。

另外,手动使用夹具装卡夹持不规则工件时,不需要支撑工件,因此易于安装和拆卸。

强力加工

采用大范围额定输出的电机。

将热位移、振动影响最小化的法兰结构主轴箱。

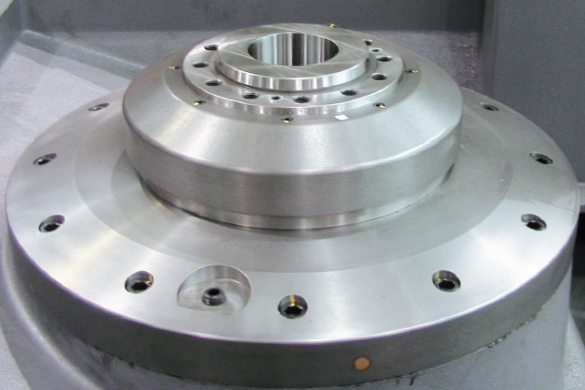

主轴

主轴台采用法兰结构,强固地固定在高刚性的箱型床身上。 实现了热位移、振动影响的最小化。

主轴采用了大功率大范围额定输出电机。并采用大直径主轴, 可以进行强力重切削。


V40 / 2SP-V40V100R
主轴端型式A2-8ø380扁钢
外径ø120mmø200mm
内径ø77mmø110mm


高生产效率

通过工序结合半成品为零。

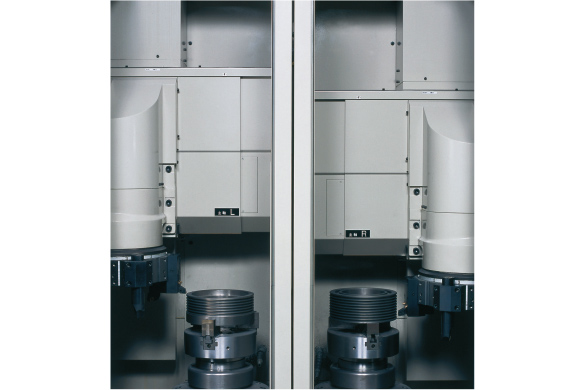

2轴系列(2SP-V40)

1台2用的高生产效率

因采用左右分离结构,可不受其他轴加工振动的影响,实现稳定加工。

机床规格

项目单位V40R2SP-V40V100R
容量能力大加工直径mmø400ø1,000
大回转直径mmø500ø1,250
大加工长度mm450890
大卡盘尺寸mmø450ø1,010
大工件承载质量(含卡盘)kg300(400kg/800min-1※1,200(2,000kg/200min-1※
移动量X轴移动量mm265565
Z轴移动量mm450890
主轴主轴转速min-125~2,50013~1,250
主轴的变速级数
无级自动2级(电机绕组切换2级)
主轴端形状
A2-8ø380扁钢
主轴轴承内径mmø120ø200
主轴贯通孔径mmø77ø110
从地面到主轴端面的高度mm9601,170
主轴支撑方法
通过滚柱轴承的2点支撑
刀架刀架形式
V12
外径车刀刀柄尺寸mm□25□32
内径刀具刀柄直径mmø40、ø50ø40、ø50、ø63
进给轴快速进给速度 X轴m/min24
快速进给速度 Z轴m/min24
电机主轴用电机 OSPkW22/18.5(30分/连续)45/37(5分/10分)
主轴用电机 FANUCkW22/18.5(30分/连续)45/37(10分/15分)
机床尺寸所需占地面积(宽×长)mm1,705×2,7882,970×2,7382,735×3,445
机床的高度mm3,040OSP:3,510 FANUC:3,565
机床质量kg7,20014,00014,000
数控装置
OSP-P300LA、FANUC 31i-B

※限制转速时的大工件承载重量/转速限制
