立式加工中心 MB-80V

2020-07-27 16:42:33
立式加工中心 MB-80V
详细介绍:

同时实现宽大的Y轴移动量和优异的操作性

适用于中/大型零件加工的加工领域

Y轴移动量 1,050mm


对应中/大型零件加工或大型塑料模具的800mm的工作台,

1050mm的Y轴移动量

面积生产率 领先同类产品


X轴移动量 : 1,600mm

Y轴移动量 : 1,050mm

工作台尺寸 : 1,600×800mm

对工作台/主轴的良好接近性实现优异操作性

对工作台/主轴的可近性


对主轴的关联 : 220mm

对工作台的关联: 345mm

工作台高度 : 900mm

前面门开口宽度 : 1,620mm

大工件


大工件尺寸 :长度1,600、宽度800、高度600mm

大承载重量 :2,500kg


高效加工模具或半导体制造设备零件

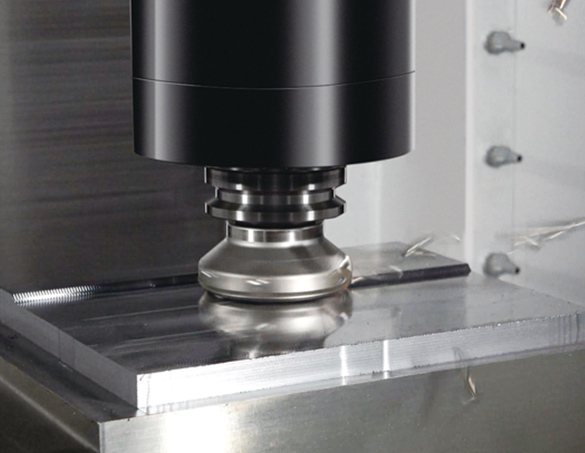

从一般机床零件到模具/铝等,可满足各种加工需求的主轴阵容

广域主轴 (No.40)


适合一般机床零件的高效率加工


主轴转速:15,000min-1

大功率:26/18.5kW(10分/连续)

大扭矩:199/146N・m(5分/连续)

刀具主轴转速
min-1
切削速度
m/min
进给速度
mm/min
切削宽度
mm
切削深度
mm
切削量
cm3/min
ø100面铣刀
5刃(硬质合金)
9553001,429704400
不重磨钻头
ø50
6069590.9---
丝锥
M30P3.5
24023840--84%(主轴负荷)

(被切削材料:S45C)


刀具主轴转速
min-1
切削速度
m/min
进给速度
mm/min
切削宽度
mm
切削深度
mm
切削量
cm3/min
ø63面铣刀
5刃(硬质合金)
15,0002,9698,5234441,500


(被切削材料:A5052)

高速主轴 (No.40)


主要用于铝加工的高速主轴 (特殊规格)


主轴转速:20,000min-1

大功率:30/22kW(10分/连续)

大扭矩:57/42N・m(10分/连续)

大功率主轴 (No.40 / No.50滚子轴承规格)


模具粗加工/精加工的完结 (特殊规格)


主轴转速:12,000min-1

大功率:33/26kW(10分/连续)

大扭矩:302/148N・m(10%ED/连续)


刀具主轴转速
min-1
切削速度
m/min
进给速度
mm/min
切削宽度
mm
切削深度
mm
切削量
cm3/min
ø100面铣刀
5刃(硬质合金)
9553001,910705669
ø20铣刀
7刃(硬质合金)
4,0002519,520203.7704

(No.50大功率主轴 被切削材料:S45C)


对应长时间无人运转


轻松清扫大量铝屑的切屑处理性能

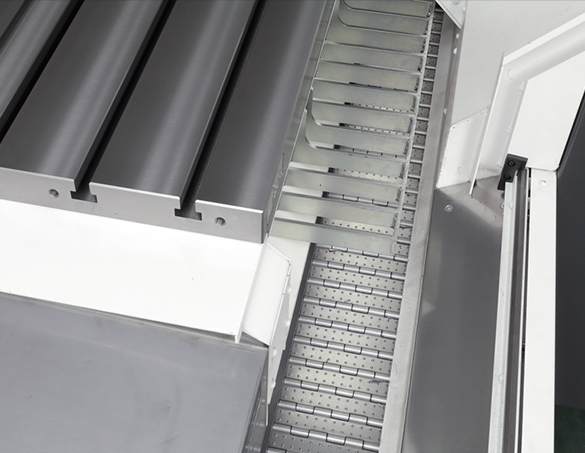

宽敞的机内排屑器

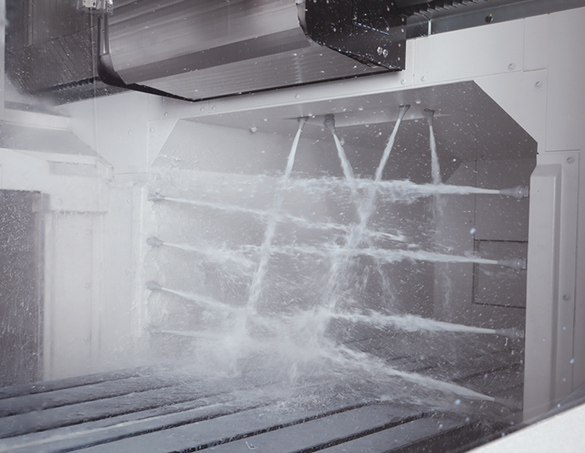

横梁喷淋洗净(特殊规格)

不会堆积切屑的机内垂直护盖构造



在工作台前后设置宽敞的机内铰链式排屑器。

即使大量切屑也可顺利排出

通过横梁喷淋洗净(特殊规格)工件,清扫工作台上的切屑

“接受温度变化”独特的构思

Thermo-Friendly Concept

通过独创的构造设计与热位移控制,实现惊异的加工精度的“Thermo-Friendly Concept”

不仅避免了繁琐的尺寸补偿和暖机运转,而且对于长时间的连续运转以及车间内温度环境变化也能够发挥优越的尺寸稳定性。

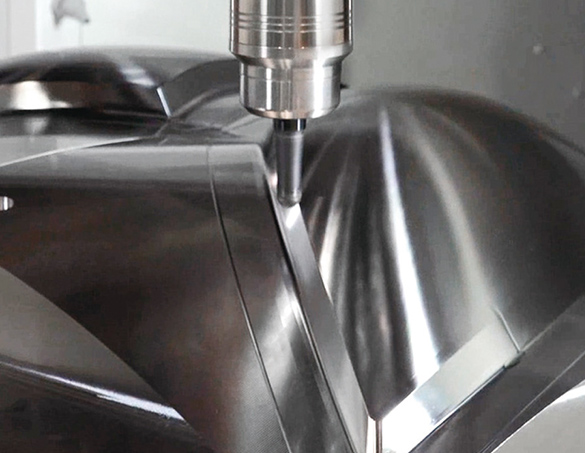

实现了金属模具的高面品质的加工

Hyper-Surface(特殊规格)

自动修整加工数据,轻松提高模具的加工面质量


无需使用CAM修改加工数据。减少了划痕和边缘的不齐,提高了加工面的质量,缩短了手动精加工抛光工艺的时间。

除了传统Super-NURBS的曲线自适应加速度控制之外,Hyper-Surface的新功能还可以在保持形状精度的同时,自动校正从CAM输出的加工数据的边缘部分和相邻加工路径之间的位置偏差。


机床规格

项目单位MB-80V
No.40主轴No.50主轴
移动量X轴(工作台左右)mm1,600
Y轴(滑鞍前/后)mm1,050
Z轴(主轴头上下)mm600
工作台上面至主轴端面mm200~800
工作台工作台尺寸mm1,600×800
地面至工作台上面mm900
大承载重量kg2,500
主轴主轴转速min-115,000
[12,000、20,000]
12,000
主轴变速档数
无级
主轴锥孔
7/24 锥度 No.40[HSK-A63]7/24 锥度 No.50
主轴轴承内径mmø70(12,000min-1主轴为ø90)ø90
进给速度快速进给速度m/minX・Y:42、Z:32
切削进给速度mm/minX・Y・Z:32,000
电机主轴用电机kW26/18.5 [33/26 、30/22]33/26
进给轴用电机kWX5.2、Y・Z:3.5
自动刀具
交换装置
刀柄型式
MAS403 BT40[HSK-A63]MAS403 BT50
拉钉型式
MAS 2
刀库容量32[48、64]
刀具大直径(有邻接刀具时)mmø90ø100
刀具大直径(无邻接刀具时)mmø125ø152
刀具大长度mm400
刀具大重量kg812[15]
刀具大质量力矩N・m7.815.3[19.1]
刀具选择方式
随机存储
机床尺寸机床高度mm3,320
占地面积mm4,500×2,970
机床重量kg16,75017,000

[ ]:特殊规格
