5轴数控立式加工中心UNIVERSAL CENTER MU-400V Ⅱ

2020-07-02 09:42:17

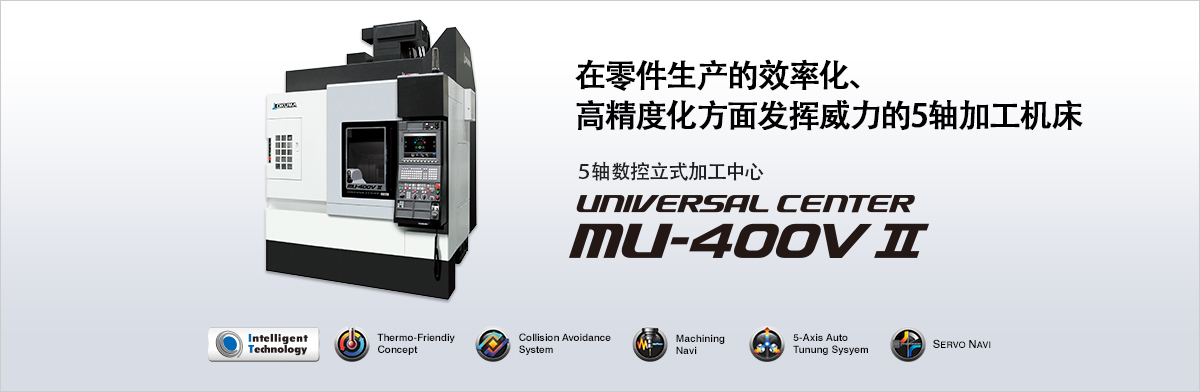

5轴数控立式加工中心UNIVERSAL CENTER MU-400V Ⅱ
详细介绍:


机床规格



项目

单位MU-400VⅡ
移动量X轴移动量mm762
Y轴移动量mm460
Z轴移动量mm460
A轴移动量+20~-110
C轴移动量360
工作台上面至主轴端面mm100~560
工作台工作台尺寸mmø400
大工件尺寸mmø600×h400
地面至工作台上面的距离mm1,050
大承载重量kg300
主轴主轴转速min-18,000
[15,000、20,000、25,000、35,000]
主轴变速档数
无级
主轴锥孔
7/24锥度 No. 40
[HSK-A63、HSK-F63]
主轴轴承内径mmø70[ø70、ø70、ø60、ø60]
进给速度快速进给速度m/minX - Y : 40 Z : 32
快速进给速度度/minA : 14,400 C : 18,000
切削进给速度mm/minX - Y - Z : 32,000
电机主轴电机(10分/连续)kW11/7.5
[22/18.5、30/22、15/11、15]
进给轴电机(X、Y、Z)kWX ‐ Y - Z : 3.5 A : 4.2 C : 3.0
ATC刀柄型式
MAS BT40[HSK]
拉钉型式
MAS 2[-]
刀库容量20[32、48、64、98、132、166、200、234、268]※1
刀具大直径(有邻接刀具时)mmø90
刀具大直径(无邻接刀具时)mmø125
刀具大长度mm240
刀具大重量kg8
刀具大重量力矩N·m7.8(8 kg×100 mm)
刀具选择方式
随机选择[64把以上是固有地址方式]※1
机床尺寸机床高度mm2,946
占地面积 宽×长mm2,160×2,810
机床重量kg8,300

[ ]:特殊规格

※1 : 64把以上是矩阵方式
