基于多种应用环境的的设计理念具备高刚性与高精密性的主机动柱式结构展现优越的切削性能

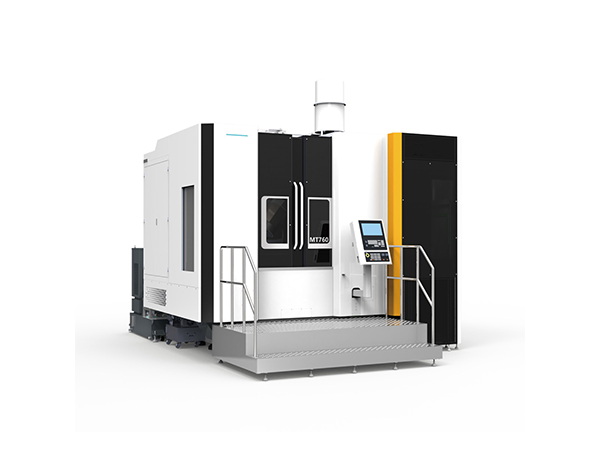

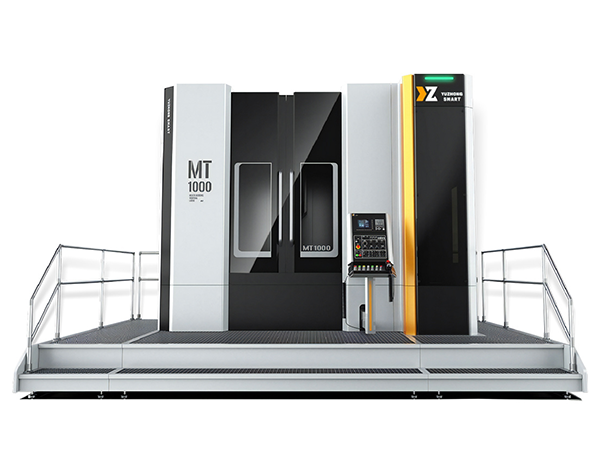

五轴立式车铣复合是集成车、铣、钻、镗、攻丝等多工艺于一体的高端数控加工设备，以立式主轴结构为核心，通过 X、Y、Z 三直线轴与 B/C 双旋转轴五轴联动，实现复杂零件一次装夹完成全工序加工，是航空航天、精密模具、医疗器械等领域的核心制造装备。

一、原理类

设备以立式布局为基础，主轴垂直布置，搭配可回转 / 摆动的工作台或铣头，形成 X、Y、Z 直线进给与 B 轴（铣头摆动）、C 轴（工作台回转）的五轴联动控制体系。核心原理是通过 RTCP（旋转刀具中心点补偿）算法，精准控制刀具姿态与运动轨迹，让刀具从任意角度逼近工件，同步完成车削（工件旋转）与铣削（刀具旋转），消除多次装夹带来的基准误差，实现复杂曲面、异形结构的高精度成型。

二、工艺类

采用 “一次装夹、全工序复合” 工艺，整合车削、铣削、钻孔、镗孔、攻丝、沟槽加工等功能，适配圆柱、圆锥、复杂曲面、偏心孔、斜面螺纹等多类型特征加工。工艺优势显著：生产周期较传统多机加工缩短 60%，加工效率提升 30%-50%；型面轮廓度误差控制在 0.02mm 内，重复定位精度达 ±3μm，有效保障零件同轴度、垂直度等形位公差。可搭配双主轴、动力刀塔、在线检测模块，实现 “背加工” 与加工过程闭环修正，适配批量精密零件生产。

三、应用类

广泛应用于高端制造核心领域：航空航天领域，加工发动机叶轮、叶片、叶根榫槽、机匣等复杂结构件；医疗器械领域，生产骨科植入物、手术器械、精密腔体等高精度零件；精密模具行业，制造型腔、型芯、镶件等复杂曲面模具；新能源汽车领域，加工电机轴、液压阀体、电池结构件；还适配风电、半导体、高端液压、精密机械等行业的复杂零部件加工，满足钛合金、高温合金、铝合金、碳纤维复合材料等多材质加工需求河南省科学技术厅。

四、维护类

日常维护聚焦精度保障与稳定运行：每日检查主轴跳动、刀具夹紧力、冷却系统；每周检测旋转轴密封、润滑状态，清理电柜灰尘；每月润滑刀库、导轨、丝杠，校准坐标轴定位精度；每季度备份系统参数，检测齿轮传动、动态密封件；每半年进行 B/C 轴精度补偿、刀具寿命管理；每年深度检修主轴、电机、传动系统，更换老化密封件。通过预防性维护，可延长设备寿命 20%，降低故障率，保障微米级加工精度稳定。

五、技术类

核心技术涵盖五轴联动控制、RTCP 算法、双直驱力矩电机、智能数控系统、在线检测等。采用 B 轴 ±110° 摆动、Y 轴 ±100mm 偏置设计，搭配直驱电机，角度定位精度达 ±3″；集成 AI 智能系统，自动优化加工路径、参数，延长刀具寿命 40%；搭载数字孪生、激光测头，实现加工过程实时监测与误差补偿；关键部件（主轴、导轨）采用高刚性设计，刀具主轴跳动达 2μm，适配高速、重载复合加工河南省科学技术厅。

六、趋势类

未来向智能化、集成化、大型化、国产化方向发展：智能化方面，融合 AI、数字孪生，实现故障预测、无人化生产；集成化方面，新增齿轮加工、内外磨削、激光淬火、深孔加工等功能，实现 “一机全能”；大型化方面，拓展回转直径与加工行程，适配大型船用曲轴、风电主轴等零件加工；国产化方面，国产设备精度达 ±0.005mm，逐步打破海外垄断，性价比优势凸显，推动高端制造国产化替代。
