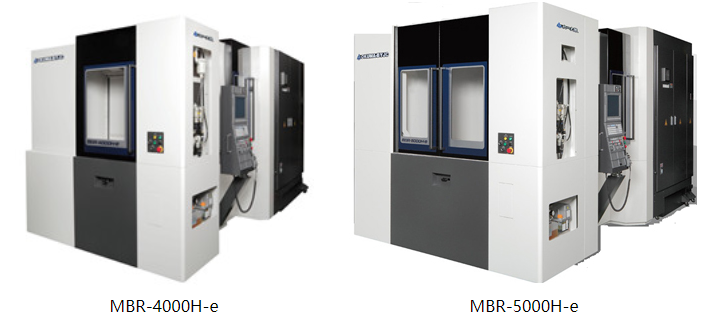

MBR-H-e系列卧式加工中心

2020-07-08 10:40:33
MBR-H-e系列卧式加工中心
详细介绍:

MBR-H-e系列卧式加工中心



该机床由日本大隈公司提供技术和图纸,除数控系统和关键零件外,由北一大隈在当地按大隈标准组织生产。它是一种性能优越、价格合理、可靠耐用的产品。MBR-5000H-e床身采用三点式支撑的高刚性、高强度铸铁,立柱采用对角筋,床身导轨下部增加了加强筋,提高了刚性。滚柱丝杆螺母座与床身做成一体,移动轴均采用双滚珠丝杠传动,并可配备丝杆内冷却。机床经热亲和设计,极力减少热变形影响,在室温变化8℃情况下,X向热变形为3μm,Y向Z向为8μm。机床主轴为装入式交流电机,经主轴热变形控制,转速达15,000转/分,大扭矩163N·m。机床导轨采用高刚性高精度线性导轨,快进和切削进给可达60m/分。采用日本大隈公司先进的OSP-P300MA-e型数控系统,有自动转速调节,切削参数调节等导航功能,性能可靠,操作方便。MBR-4000H-e和5000H-e的切削能力可分别达到400和483cm³/分。



项目

单位

MBR-4000H-e

MBR-5000H-e

行程

X轴(立柱左右)

mm

560

760

Y轴(主轴头上下)

mm

560

760

Z轴(工作台前后)

mm

625

760

工作台

作业面积

mm

400×400

500×500

大承载工件尺寸

kg

Ø600×900

Ø800×1,000

大承载质量

mm

400

500

主轴

转速

转/分

50~15,000 [50~20,000]

50~15,000 [50~20,000]

锥孔


NT.40

NT.40

进给速度

快速进给(X,Y,Z)

m/分

60

60

切削进给(X,Y,Z)

m/分

60

60

电机

主轴电机(10分钟/连续)

kW

26/18.5 [30/22]

26/18.5 [30/22]

自动换刀装置

刀柄型式


BT40

BT40

刀库容量

48 [64]

48 [64]

机床重量

重量

kg

9,500

11,500

数控装置


OSP-P300MA-e

OSP-P300MA-e

[]内为特殊规格
