5轴数控立式加工中心UNIVERSAL CENTER MU-4000V

2020-07-01 17:31:26
5轴数控立式加工中心UNIVERSAL CENTER MU-4000V
详细介绍:

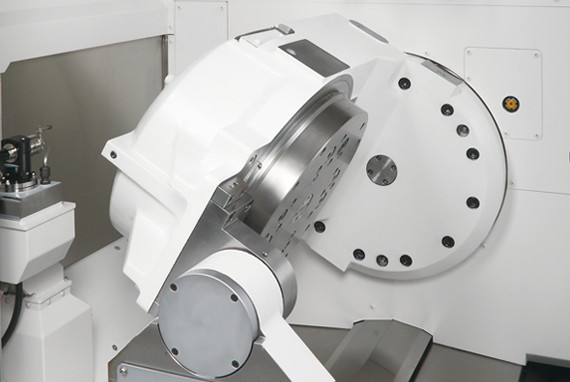

追求高精度、易操作性、紧凑度的“耳轴工作台”


耳轴工作台的B轴采用高刚性、适合高速驱动的滚子齿形凸轮、C轴采用低速旋转时也能产生大扭矩的直接驱动式电机,可进行高速、高精度加工。


高速动作

·B轴: 50min-1

·C轴:120min-1 (标准规格)

         1,200min-1 (特殊规格)〈车削模式时〉

分度精度 (实测值)

·B轴分度精度/重复精度: ±1.78秒/±0.50秒

·C轴分度精度/重复精度: ±2.26秒/±0.12秒

※记载的数据为实测值,不是保证值


从深思熟虑的设计中诞生的易于使用的5轴加工机

针对加工工件具备足够大的动作范围

确保大工件直径为ø500mm、大工件高度为400mm的超大加工区域,即使在工作台各种角度倾斜的状态下,刀具均能到达工件的边缘,因此可实现广泛的5轴加工。

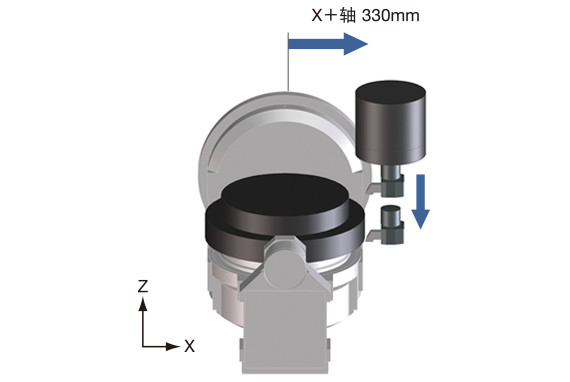

即使在耳轴工作台处于摆动状态下也可进行换刀,因此可实现循环时间的削减及加工精度的提高。

超大加工区域


·旋转范围: B轴 +90~-120度, C轴 360度 (无限旋转)

·大承载重量: 300kg

·大工件尺寸: ø500×高400mm

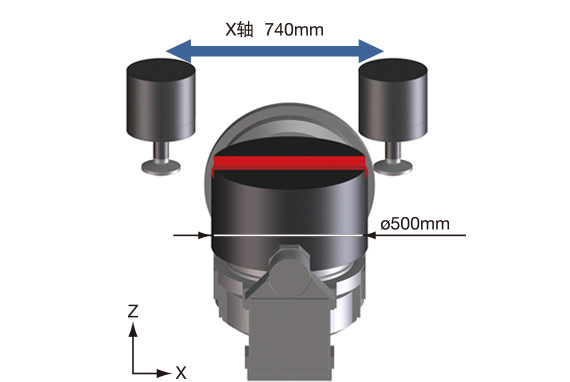

·超大X轴移动量,可支持大工件直径(ø500)的外圆加工

即使大型工件也可轻松完成加工

切削时刀尖的可视性也很出色

良好的接近性减轻操作人员的负担

通过采用耳轴工作台的轴向接近方式,实现了距工作台中心515mm的距离。主轴接近性好,便可减轻加工准备作业时操作人员的负担,提高作业效率。

提高加工状态的可视性

通过采用可120度倾斜确认工件状态的BC轴工作台和正面防护门上的大窗,以及照亮加工室内、较少闪烁的LED照明灯,提高加工状态的可视性。

高规格的基本性能用事实证明高效加工

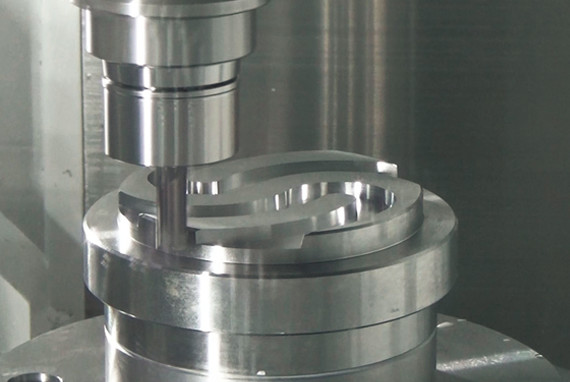

高输出功率电机发挥高切削能力

主轴采用大扭矩为199N·m的电机,通过高效加工缩短加工时间。

另外,车削主轴采用高扭矩直接驱动式电机,发挥高车削能力。

标准主轴

·主轴转速 15,000min-1 (车削规格时 12,000min-1)

·大功率 22/18.5kW (10分/连续)

·大扭矩 199/146N・m (5分/连续)

标准主轴

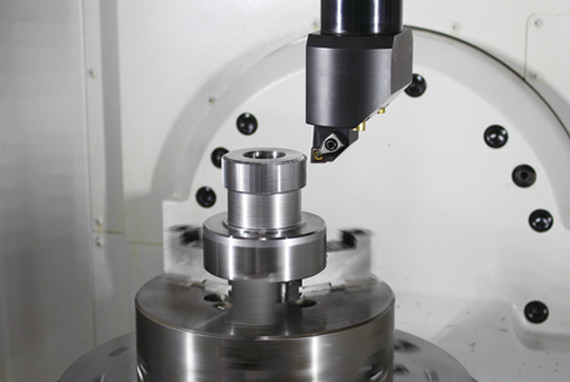

车削主轴 (特殊规格)

·工作台 (车削主轴) 转速 1,200min-1

·大功率 15/10kW (15分/连续)

·大扭矩 477/318N・m (15分/连续)

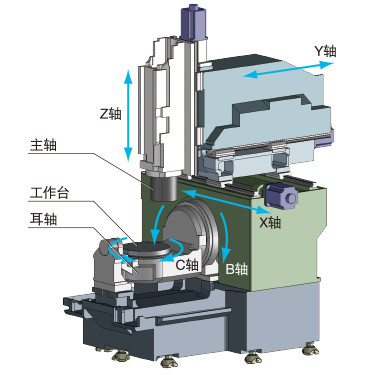

机床规格


项目单位MU-4000V车削规格:MU-4000V-L
移动量X轴移动量 (主轴滑鞍左/右)mm740 (+20 ATC动作)
Y轴移动量 (主轴滑鞍前/后)mm460
Z轴移动量 (主轴滑鞍上/下)mm460
B轴移动量 (耳轴旋转)+90~-120
C轴移动量 (工作台旋转)360 (无限运转)
工作台表面至主轴端面mm120~580
工作台工作台尺寸mmø400
大工件尺寸mmø500×H400
地面至工作台上表面的距离mm900
大承载重量kg300
车削主轴转速min-1-C轴: 1,200
主轴主轴转速min-115,000[20,000、25,000]12,000
主轴变速档数
无级
主轴锥孔
7/24锥度 No.40[HSK-A63]HSK-A63
主轴轴承内径mmø70
进给速度快速进给速度m/minX・Y・Z: 50
快速进给速度度/minB: 18,000 (50min-1) C: 43,200 (120min-1)
切削进给速度mm/minX・Y・Z: 1~50,000
电机主轴电机 (10分/连续)kW22/18.5[30/22、15/11]22/18.5
进给轴电机kWX・Y・Z: 3.5、B:4.6, C: 6.7
ATC刀柄型式
MAS BT40[HSK-A63]HSK-A63
拉钉型式
MAS 2[-]-
刀库容量
32把 (链式刀库)
[48把、64把:链式刀库、64把以上 : 矩阵刀库]
刀具大直径(有/无邻接刀具时)mmø90/ø125
刀具大长度mm300
刀具大重量kg8
大刀具重量力矩N・m7.8
刀具选择方式
随机存储 (矩阵刀库采用固有地址方式)
机床尺寸机床高度mm2,950
占地面积 宽×长mm2,399×3,248
机床重量kg9,700
数控装置
OSP-P300MAOSP-P300SA

[ ]: 特殊规格
