挑战制造极限兼备高精度加工和高效率作业两大优势

GPW series

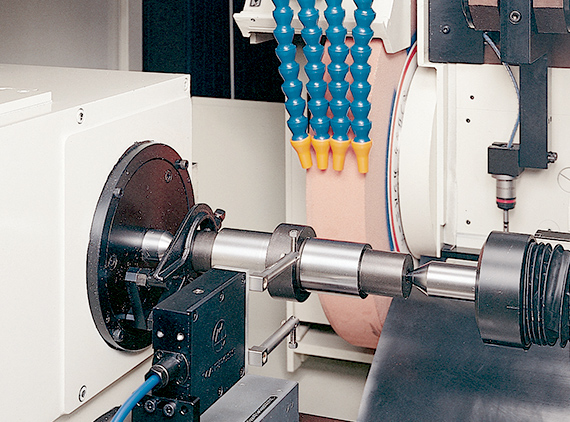

平形砂轮系列

GPW series

角度砂轮系列

采用砂轮横移构造，实现空间节省

砂轮横移构造与工作台横移构造相比，需要坚固的基础结构。

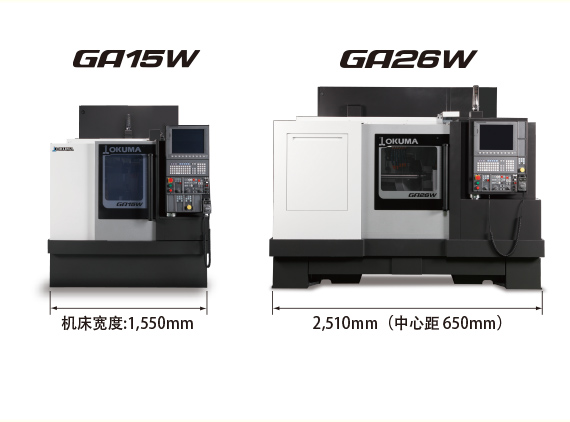

OKUMA的高刚性技术可满足这些条件，以砂轮横移构造，实现了紧凑机身。

便利性卓越的设计，支持自动化操作

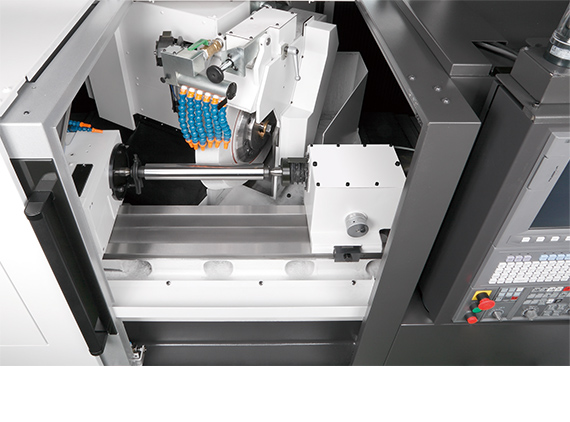

正面防护门上方开口，可应对各种机械手形式。此外，节省空间的设计在组建生产线时具有灵活性，有利于进一步实现自动化。

采用动压轴承结构，兼顾重磨削和高精度加工，加工时间缩短

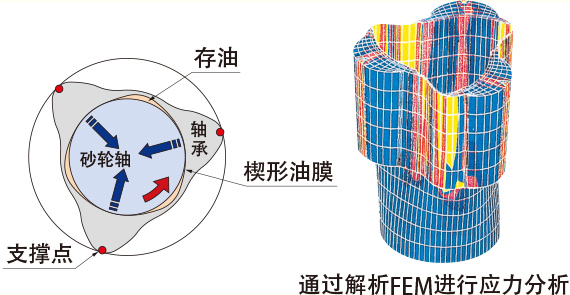

动压结构的非等圆滑动轴承砂轮轴，通过砂轮轴旋转时产生的楔形油膜压力支撑砂轮轴。除了拥有重达1t的支撑力，还可将砂轮旋转精度控制在0.01µm以下，因此不仅能够完成重磨削，同时还能实现高精度磨削。另外，由于砂轮轴不接触金属，因此原则上其性能可得到保持。

通过采用宽大的V平导轨，保持高加工效率

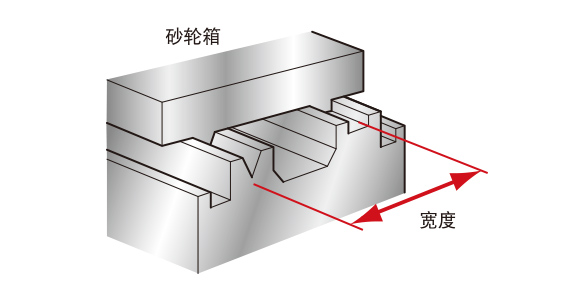

采用扩大了工作台导轨V平间距的宽大型V平导轨。提高工件的支撑刚性，为7.5（特殊规格15）kW的大功率磨削提供助力。宽大型V平导轨可支撑重磨削时砂轮箱承受的磨削负荷，保持高加工效率。

高速轴进给，缩短加工时间

其他无法赶超的高随动性结构实现X轴ø30m/min、Z轴20m/min的高速轴进给。

致力于缩短非磨削时间，提高加工效率。

・X轴快速进给:ø30m/min

・Z轴快速进给:20m/min

机床规格

GP14W/GP15W/GA14W/GA15W

项目		单位	GP/GA14W	GP/GA15W
中心距		mm	250
台面上的回转范围		mm	ø330
大磨削直径		mm	ø150
大砂轮直径		mm	ø405	ø510
大工件长度		mm	250
大工件重量	双顶	kg	20
大工件重量	装夹	kg×mm	10×100
砂轮	外径×内径	mm	ø405×ø127	ø510×ø203.2
	宽度	mm	75
	砂轮线速度	m/min	2,700（3,600）
砂轮箱（X轴）	移动量	mm	325
	自动切削速度	mm/min	ø0.0012～ø6,000
	定位速度	mm/min	ø30,000
	最小设定单位	mm	ø0.0001
滑鞍（Z轴）	移动量	mm	GP：395　GA：440
	自动切削速度	mm/min	0.0006～6,000
	定位速度	mm/min	20,000
	最小设定单位	mm	0.0001
主轴台	中心孔的锥度		MT No.3［固定主轴台，固定、移动主轴台］ MT No.4［卡盘主轴台］
	转速	min-1	Max 1,000
	转速变档数		无级
尾架	中心孔的锥度		MT.No.3
	动作行程	mm	35（50）
	手动锥度调整量	mm	±ø0.08
电机	砂轮轴	kW	5.5（7.5）
	主轴台用(C轴)	kW	1.7
	砂轮箱用(X轴)	kW	2.2
	滑鞍用(Z轴)	kW	2.2
	磨削液泵用	kW	50Hz：0.39　60Hz：0.62
	液压油泵	kW	1.5
	砂轮轴润滑泵用	kW	0.075
	滑动面润滑泵用	kW	0.017
箱容量	磨削液箱	L	200
	液压油箱	L	20
	砂轮轴润滑油箱	L	14
	滑动面润滑油箱	L	4.2
机床重量		kg	4,000
数控装置			OSP-P300GA

（　）：特殊规格

GP25W/GP26W/GA25W/GA26W
项目		单位	GP/GA25W		GP/GA26W
项目		单位	GP/GA25W×40	GP/GA25W×65	GP/GA26W×40	GP/GA26W×65
中心距		mm	400	650	400	650
台面上的回转范围		mm	ø330
大磨削直径		mm	ø200
大工件重量	双顶	kg	50
大工件重量	装夹	kg×mm	40×200
砂轮	外径×内径	mm	ø510×ø203.2		ø610×ø254
	宽度	mm	75（GP：150　GA：125）
	转速变档数		无级
	线速度	m/min	2,700
砂轮箱（X轴）	移动量	mm	420
	自动切削速度	mm/min	ø0.0012～ø6,000
	快速进给速度	m/min	ø30
	最小设定单位	mm	ø0.0001
滑鞍（Z轴）	移动量	mm	GP：515 / GA：650	GP：815 / GA：950	GP：515 / GA：650	GP：815 / GA：950
	自动切削速度	mm/min	0.0006～6,000
	快速进给速度	m/min	20
	最小设定单位	mm	0.0001
主轴台	中心孔的锥度		MT No.4［固定主轴台，固定、旋转切换式主轴台］ MT No.5［卡盘主轴台］
	转速	min-1	650
	转速变档数		无级
尾架	中心孔的锥度		MT No.4
	自动行程	mm	50（80）
	手动锥度调整量	mm	±ø0.08
电机	砂轮轴用	kW	7.5（15、22）
	主轴用	kW	2.2
	砂轮箱进给	kW	2.2
	滑鞍进给	kW	2.2
	磨削液泵	kW	1.1
	液压油泵	kW	1.5
	砂轮轴润滑泵	kW	0.075
	滑动面润滑泵	kW	0.017
箱容量	磨削液箱	L	200（300）
	液压油箱	L	20
	砂轮轴润滑油箱	L	20
	滑动面润滑油箱	L	4.2
机床重量		kg	5,800	6,300	5,800	6,300
数控装置			OSP-P300GA

（　）：特殊规格
