LC-500

2020-06-30 10:31:55
LC-500
详细介绍:

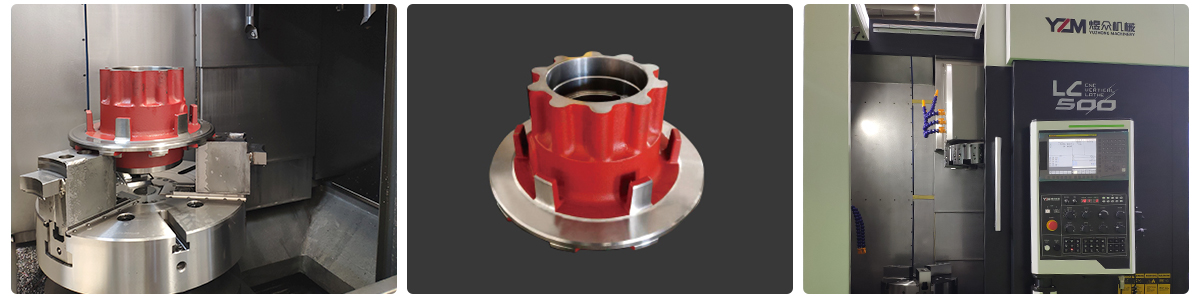

500机型采用客制化主轴,z轴行程加大设计,不仅可以轻松满足正常的加工,对于苛刻条件下的加工,如大的重型零件,偏心断屑零件,进行准确切削,从源头避免加载或加工重型零件时发生的让刀现象


大回转直径Φ700mmZ轴大行程650mm


500A2-8型


大加工直径Φ500mm 卡盘尺寸:12〃/15〃


主轴高转速2500RPM 大载重650kg


500A2-11型


大加工直径Φ550mm 卡盘尺寸:15〃/18〃


主轴高转速2000RPM大载重870kg


为500机型开发的精密主轴采用双列滚柱轴承及双向推力轴承,严格计算的间隔距离,牢固的锁紧结构,在保证刚性的同时也可高速旋转


A2-11轴承直径Φ150mm


A2-8轴承直径Φ130mm

500A2-8型

项目规格单位LC-500
加工能力大回转直径mm¢700
大切削直径mm¢500
Y轴大打孔直径mm不适用
大切削高度mm600
主轴主轴鼻端typeA2-11
一主轴转速rpm2000
二主轴转速rpm不适用
卡盘外径mm381
主轴孔径mm¢86
主轴前段轴承内径mm¢150
刀塔刀具容量pc10
外径刀柄mm32
内径刀柄mm¢50
刀库容量
行程X轴行程mm280
Y轴行程mm 不适用
Z轴行程mm650
快速进给X轴快速进给m/min16
Z轴快速进给m/min16
液压单元油压箱容量L45
液压马达kw3.75
双段压力
选配
切削水单元切削水箱容量L300
切削水马达kw1.03
冲屑马达kw1.03
马达X轴伺服马达kw2.5
Y轴伺服马达kw不适用
Z轴伺服马达kw3
一主轴伺服马达kw15
二主轴伺服马达kw
精度定位精度mm0.008
重复定位精度mm0.004
机床外形(占地面积)长×宽×高mm2000×3500×2950
重量kg7500
