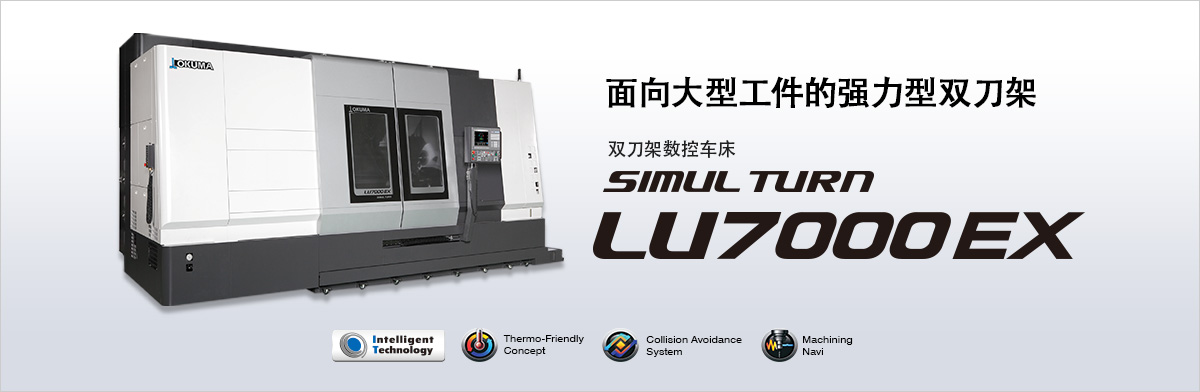

面向大型工件的強力型雙刀架
依靠強力加工提高生產效率

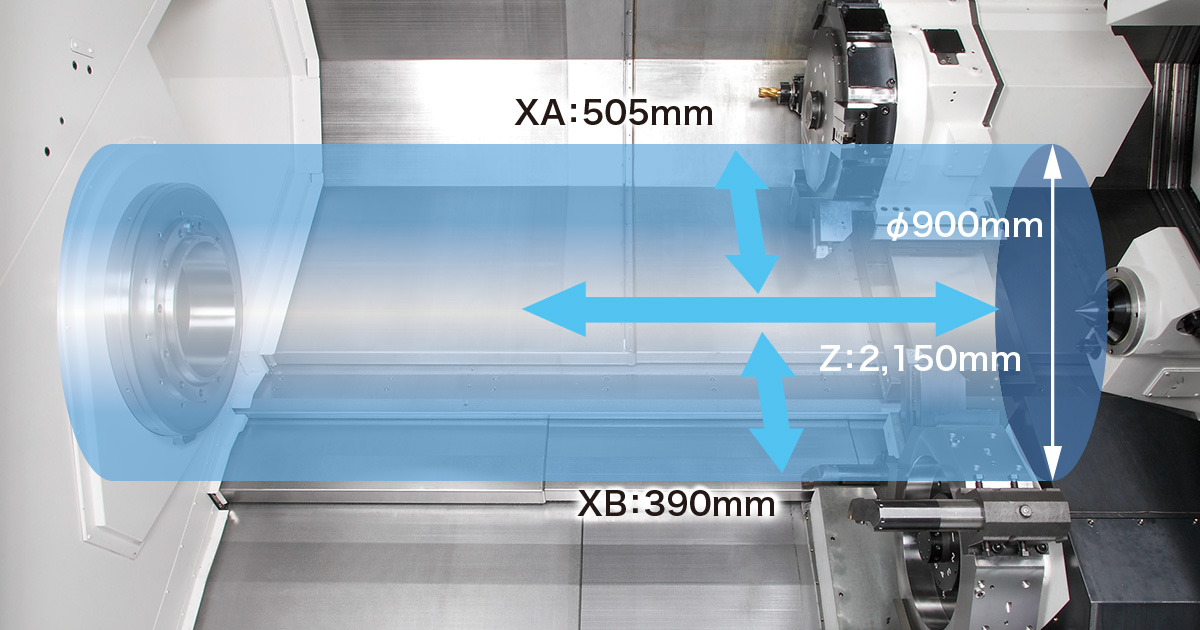

可實現大加工直徑ø900mm、大工件重量11,000kg (特殊規格) 的大型工件加工的雙刀架車床。提供了高剛性、大功率主軸(45kW、55kW、75kW) 配置，即使上下刀塔同步使用進行重切削也能保證穩定加工。同時，採用Thermo-Friendly Concept功能，實現高水準尺寸穩定性。

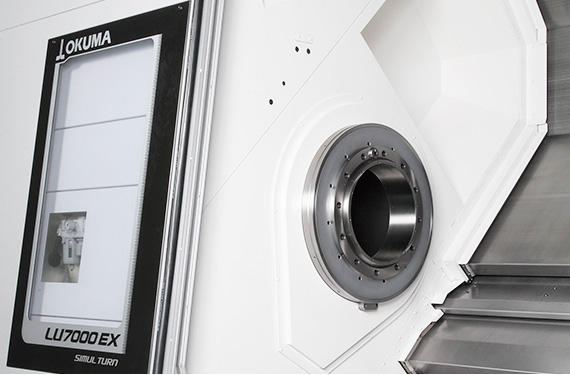

ø375 B15主軸
種類豐富的配置，可應對各種類型的工件
提供4種主軸通孔直徑和5種中心間距的尺寸配置。提供旋轉刀具主軸、自移式尾座，以及實現了凸出1,200mm內徑加工的超長鏜桿規格等，可應對各式各樣類型的加工。依托OKUMA智能化技術“Machining Navi T-g螺紋切削”，實現大限度抑制振刀的精密螺紋加工。
自行式尾座（特殊規格）
機床規格
| 机种 | 单位 | LU7000 EX (L) | LU7000 EX (M) | ||||
|---|---|---|---|---|---|---|---|
| 2SC×2000 | |||||||
| 能力、容量 | 床身上回转直径 | 上/下刀架 | mm | ø1,200※1 | |||
| 托板上回转直径 | 上/下刀架 | mm | ø770/ø780 | ||||
| 大加工直径 | 上/下刀架 | mm | ø900/ø670 | ø900/ø670（L径向） | |||
| 大加工长度 | mm | 2,000 | |||||
| 大工件重量 （含卡盘） | 单边支撑 | kg | B08：1,850［ B12：4,000、B15：4,000、B22：11,000］（L/D=1.0时※2） B08：1,300［ B12：2,900、B15：2,900、B22：8,000］（L/D=2.5时※2） | ||||
| 移动量 | X轴移动量 | 上/下刀架 | mm | 505/390 | |||
| Z轴移动量 | 上/下刀架 | mm | 2,150/2,150 | ||||
| C轴控制角度 | 度 | - | 360°（最小制御角度0.001°） | ||||
| 主轴 | 主轴转速 | min-1 | B08：10～1,500［ B12：8～750、B15：5～500、B22：5～350］ | ||||
| 主轴变速档数 | B08：自动4级（齿轮4级）［ B12・B15・B22：自动2级（齿轮2级）］ | ||||||
| 主轴扭矩 （30分/连续） | B08 | N・m | 45kW：9,511/7,820［55kW：10,146/9,511、75kW：10,146/10,146］ | ||||
| B12 | N・m | 45kW：8,189/6,733［55kW：10,009/8,189、75kW：10,919/10,919］ | |||||
| B15 | N・m | 45kW：8,595/7,067［55kW：10,505/8,595、75kW：10,505/10,505］ | |||||
| B22 | N・m | 45kW：8,883/7,304［55kW：10,857/8,883、75kW：11,567/11,567］ | |||||
| 主轴端形状 | B08：JIS A2-15［ B12：JIS A2-20、B15：JIS A2-20、B22：ø725平面］ | ||||||
| 主轴通孔直径 | mm | B08：ø200［ B12：ø320、B15：ø375、B22：ø560］ | |||||
| 主轴轴承内径 | mm | B08：ø280［ B12：ø440、B15：ø480、B22：ø700］ | |||||
| 刀架 | 刀架型式 | 上/下刀架 | V12/V10 | 复合V12径向/V10（L径向） | |||
| 刀具安装把数 | 上/下刀架 | 12把/10把 | L,M公用：12把/L：10把 | ||||
| 外径车刀刀柄尺寸 | mm | □40 | |||||
| 内径刀柄直径 | mm | ø63 | |||||
| 旋转刀具 | 旋转刀具主轴转速 | min-1 | - | 40～3,500 | |||
| 旋转刀具主轴变速档数 | - | 无级 | |||||
| 快速进给速度 | 快速进给速度 | X、Z轴 | m/min | X：20、Z：20 | |||
| 快速进给速度 | C轴 | min-1 | - | 50 | |||
| 切削进给速度 | X、Z轴 | mm/rev | 0.001～1,000.000 | ||||
| 尾架 | 尾架套筒直径 | mm | ø180 | ||||
| 尾架套筒锥孔形式 | MT.No.6（内置） | ||||||
| 尾架套筒移动量 | mm | 350 | |||||
| 尾座大推力 | kN | 26 | |||||
| 电机 | 主轴用（30分/连续） | kW | VAC45/37［VAC55/45、VAC75/60］ | ||||
| 旋转刀具主轴用 | kW | - | VAC15/11（30分/連続） | ||||
| 进给轴用 | X轴 | kW | XA：5.2、XB：5.5 | ||||
| Z轴 | kW | ZA：7.3、ZB：7.3 | |||||
| 切削液用 | kW | 0.55/0.75×2台 | |||||
| 机床尺寸 | 机床高度 | mm | 3,300 | ||||
| 占地面积(宽×长) （含油箱） | mm | 7,147×3,256 | |||||
| 机床重量 | kg | 35,000 | |||||
| 数控装置 | OSP-P300LA | ||||||
［ ］： 特殊規格
※1 B08主軸規格是指，僅限距離主軸端30mm的範圍，直徑限制在ø1,140mm。
※2 L：工件長度，D：工件直徑
