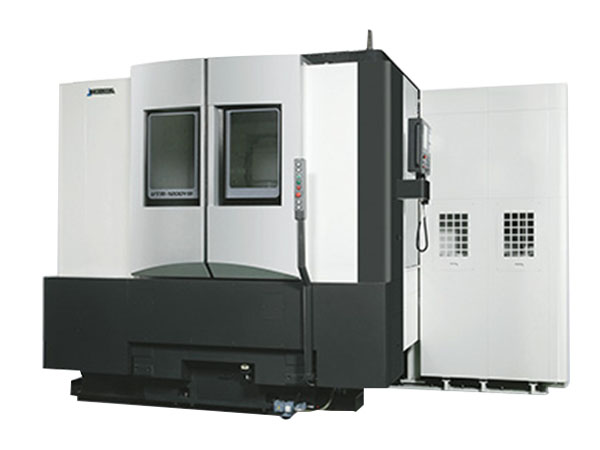

優異的主機結構發揮高性能
實現穩定加工的高剛性結構 1.有效抵抗扭曲、彎曲的一體式結構的立柱 2.高剛性主軸台固定式 ・支持不平衡工件加工的主軸結構 ・主軸軸承： VTM-1200YB ø260 VTM-2000YB ø200＋推力軸承ø650 ・承載重量： VTM-1200YB 3,000kg（包括卡盤） 特殊規格 5,000kg VTM-2000YB 10,000kg （不包括工作台） | 高速動作 ・進給軸高速化 32m/min（X、Y、Z軸全部採用） ・ATC時間縮短（C-C） 12.5sec ・B軸分度時間縮短 2.4sec/90°
|
對應難切削材料加工的強大加工能力
車削加工 [VTM-2000YB 實測值]
強力切削 6.5mm2
（工件材質：S45C）
銑削加工[VTM-2000YB 實測值]
銑削加工切削量 1,000cm3/min
（工件材質 S45C、刀具 ø100mm 銑刀 10刃）
※登載的數據為實績值，由於規格、刀具、加工條件等的不同，所得數據可能與登載的數據不同。
高精度控制
 | 圓度切削（X－Y平面） 圓度 2.1μm（實測值） 工件材質：Al 加工直徑：ø115 加工寬度：25 刀具：硬質合金立銑刀 ø13 4刃 切削速度：326m/min（8,000min-1） 進給速度：1,000mm/min（0.03125mm/刃） | B軸控制 標準：0.001°分度 特殊規格：NC-B軸（五軸聯動控制） |
※登載的數據為實績值，由於規格、刀具、加工條件等的不同，所得數據可能與登載的數據不同。
同時5軸加工：B軸NC控制（特殊規格）
〈大型螺旋錐齒輪的加工工序集約〉
該複合加工機實現了包含高價專用機在內的3種機型加工工序的集約。
不但有效降低了設備成本，節省了安裝空間，還大幅縮短了生產週期。同時，依靠5軸聯動控制（B軸NC）和高精度C軸，實現高精度加工。
單一螺距誤差精度 JIS 5級（舊JIS 1級）
累計螺距誤差精度 JIS 2級（舊JIS 0級）
・主要規格：
B軸NC控制
高精度C軸
Super-NURBS（高速輪廓加工功能）
齒面精加工（淬火後HRC60）
加工時間：17小時42分
機床規格
| 项目 | 单位 | VTM-1200YB | VTM-2000YB | |||||
|---|---|---|---|---|---|---|---|---|
| 容量能力 | 大卡盘尺寸 | mm | ø1,250 | ø2,000 | ||||
| 大加工直径 | mm | ø1,200 | ø2,000 | |||||
| 大回转直径 | mm | ø1,500 | ø2,400 | |||||
| 大加工长度（高度） | mm | 1,080［1,530］ | 1,400 | |||||
| 大工件承载重量 | kg | 3,000［5,000］（含卡盘） | 10,000 | |||||
| 行程 | X轴行程 | mm | 1,270 | 1,600 | ||||
| Y轴行程 | mm | 1,000（-500～+500） ［1,240（-620～+620）］ | 1,600（-800～+800） | |||||
| Z轴行程 | mm | 1,080［1,530］ | 1,400 | |||||
| C轴控制角度 | 度 | 360（小控制角度0.001） | ||||||
| B轴控制角度 | 度 | 150（-30～+120）（小控制角度0.001） | ||||||
| 车削主轴 | 主轴转速 | min-1 | 5～500［4～400］ | 4～300［4～200］ | ||||
| 主轴变速档数 | 自动2级（电机绕组切换2级） | |||||||
| 主轴大扭矩 | N･m | 6,093/4,062（20分/连续） | 8,415/5,610（20分/连续） | |||||
| 主轴端刀尖形状 | mm | ø380平端 | ø1,400［ø2,000］工作台 | |||||
| 主轴轴承内径 | mm | ø260 | ø200 | |||||
| 主轴孔的贯通孔径 | mm | ø160 | ø110 | |||||
| 刀架 （刀具主轴） | 刀架型式 | H1、ATC | ||||||
| 刀架上刀具的安装把数 | L、M刀具共用 1把 | |||||||
| 车刀刀柄载面/ 镗杆直径 | mm | □25、□32/ø40、ø50 | ||||||
| 动力刀具主轴 | 主轴高转速 | min-1 | 40～10,000 | |||||
| 主轴大扭矩 | N･m | 505/300/205（3分/30分/连续） | ||||||
| 主轴直径 | mm | ø90 | ||||||
| 刀具交换 | 刀柄/拉钉型式 | MAS BT50［CAPTO C8、HSK-A100］ | ||||||
| 刀库刀具数量（刀库收藏把数） | 把 | 36［60、120※1］ | 36［60、120］ | |||||
| 刀具大直径 | mm | 无邻接刀具：ø290［ø250※2］、有邻接刀具：ø170 | ||||||
| 大刀具长度 （刀柄基准端面起） | mm | 500［600］※3 | 500［600］ | |||||
| 刀具大重量 | kg | 30［40］※3 | 30［40］ | |||||
| 进给轴 | 切削进给量指令范围 | mm/rev | 0.001～1,000.000 | |||||
| 快速进给速度 | m/min | X・Z・Y：32 | ||||||
| min-1 | B：19.5、C：20 | |||||||
| 电机 | 主轴 | kW | OSP：30/22（30分/连续）、FANUC：30/22（30分/连续） | |||||
| 动力刀具主轴 | kW | OSP：37/30/22（3分/30分/连续）、FANUC：37/30/22（3分/30分/连续） | ||||||
| 进给轴 | kW | OSP：X：5.2、Y：4.6、Z：4.6×2 FANUC：X：5.0、Y：5.5、Z：5.5×2 | X：4.6×2、Y：4.6、Z：5.2×2 | |||||
| B轴 | kW | OSP：4.6、FANUC：5.5 | ||||||
| 机床尺寸 | 机床高度 | mm | 4,273［4,990］ | 4,967 | ||||
| 所需要地面积（宽度×长） | mm | 5,512×5,471 | 5,970×6,973 | |||||
| 重量 | kg | 28,000［29,500］※4 | 43,000※4 | |||||
| 数控装置 | OSP-P300SA、FANUC 31i-B | |||||||
［ ］：特殊規格
※1：120把刀庫(矩陣式)規格時,刀具大長度為600mm×重量40kg
※2：120把刀庫規格時
※3：刀具大長度600mm×重量40kg規格時,本機成為立柱加高規格
※4：僅本機床(不包含ATC刀庫重量)
