臥式加工中心的操作要點及工作原理

2020-06-23 14:11:04

次

用戶可能在使用臥式加工中心的時候並不是特別注意其操作要點，一些細節性的問題往往容易被忽略。

　　1、保證在主軸的行程範圍內使工件的加工內容全部完成。

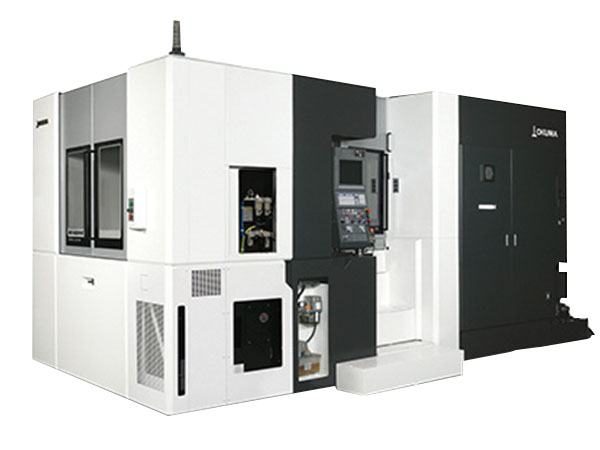

卧式加工中心

2、盡量在一次裝夾中完成所有的加工內容。當非要更換夾緊點時，要特別注意不能因更換夾緊點而破壞定位精度，必要時在工藝文件中說明。夾具底面與工作台的接觸，夾具的底面平面度必須保證在0.01—0.02mm以內，表面粗糙度不大於Ra3.2um。

　　3、夾具應具有盡可能少的元件和較高的剛度。

　　4、為了簡化定位，夾具的每個定位面相對加工原點，都應有的坐標尺寸。

　　5、對於有交互工作台的加工中心，由於工作台的移動、上托、下托和旋轉等動作，夾具設計必須防止夾具和機床的空間干涉。

　　6、夾具要盡量敞開，夾緊元件的空間位置能低則低，安裝夾具不能和工步刀具軌跡發生干涉。

　　7、能經短時間的拆卸，改成適合新工件的夾具。由於加工中心的輔助時間已經壓縮得很短，配套夾具的裝卸不能佔用太多時間。

　　8、為保證零件安裝方位與編程中所選定的工件坐標系及機床坐標系方向一致性，及定向安裝。

臥式加工中心的工作原理：

工件在加工中心上經一次裝夾後，數字控制系統能控制機床按不同加工工序，自動選擇及更換刀具，自動改變機床主軸轉速、進給速度和刀具相對工件的運動軌跡及其它輔助功能，依次完成工件多個面工序的加工。並且有多種換刀或選刀功能，從而使生產效率大大提高。　　

加工中心由於工序的集中和自動換刀，減少了工件的裝夾、測量和機床調整等時間，使機床的切削時間達到機床開動時間的80％左右(普通機床僅為15～20％)；同時也減少了工序之間的工件周轉、搬運和存放時間，縮短了生產週期，具有明顯的經濟效果。加工中心適用於零件形狀比較複雜、精度要求較高、產品更換頻繁的中小批量生產。
