追求高精度、易操作性、緊湊度的“耳軸工作台”

耳軸工作台的B軸採用高剛性、適合高速驅動的滾子齒形凸輪、C軸採用低速旋轉時也能產生大扭矩的直接驅動式電機，可進行高速、高精度加工。

高速動作

·B軸: 50min-1

·C軸:120min-1 (標準規格)

         1,200min-1 (特殊規格)〈車削模式時〉

分度精度 (實測值)

·B軸分度精度/重複精度: ±1.78秒/±0.50秒

·C軸分度精度/重複精度: ±2.26秒/±0.12秒

※記載的數據為實測值，不是保證值

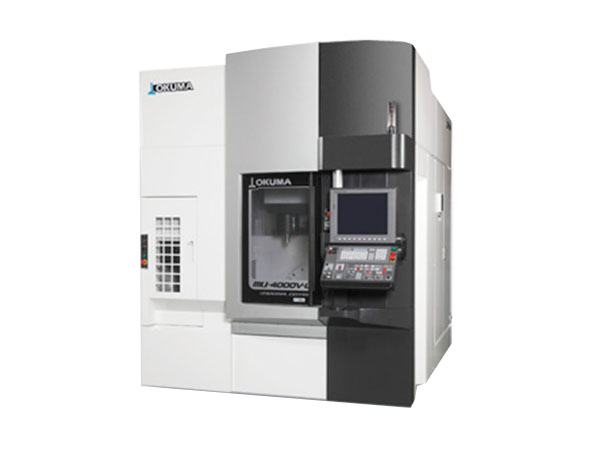

從深思熟慮的設計中誕生的易於使用的5軸加工機

針對加工工件具備足夠大的動作範圍

確保大工件直徑為ø500mm、大工件高度為400mm的超大加工區域，即使在工作台各種角度傾斜的狀態下，刀具均能到達工件的邊緣，因此可實現廣泛的5軸加工。

即使在耳軸工作台處於擺動狀態下也可進行換刀，因此可實現循環時間的削減及加工精度的提高。

超大加工區域

·旋轉範圍: B軸 +90～-120度, C軸 360度 (無限旋轉)

·大承載重量: 300kg

·大工件尺寸: ø500×高400mm

·超大X軸移動量，可支持大工件直徑(ø500)的外圓加工

即使大型工件也可輕鬆完成加工

切削時刀尖的可視性也很出色

良好的接近性減輕操作人員的負擔

通過採用耳軸工作台的軸向接近方式，實現了距工作台中心515mm的距離。主軸接近性好，便可減輕加工準備作業時操作人員的負擔，提高作業效率。

提高加工狀態的可視性

通過採用可120度傾斜確認工件狀態的BC軸工作台和正面防護門上的大窗，以及照亮加工室內、較少閃爍的LED照明燈，提高加工狀態的可視性。

高規格的基本性能用事實證明高效加工

高輸出功率電機發揮高切削能力

主軸採用大扭矩為199N·m的電機，通過高效加工縮短加工時間。

另外，車削主軸採用高扭矩直接驅動式電機，發揮高車削能力。

標準主軸

·主軸轉速 15,000min-1 (車削規格時 12,000min-1)

·大功率 22/18.5kW (10分/連續)

·大扭矩 199/146N・m (5分/連續)

標準主軸

車削主軸 (特殊規格)

·工作台 (車削主軸) 轉速 1,200min-1

·大功率 15/10kW (15分/連續)

·大扭矩 477/318N・m (15分/連續)
