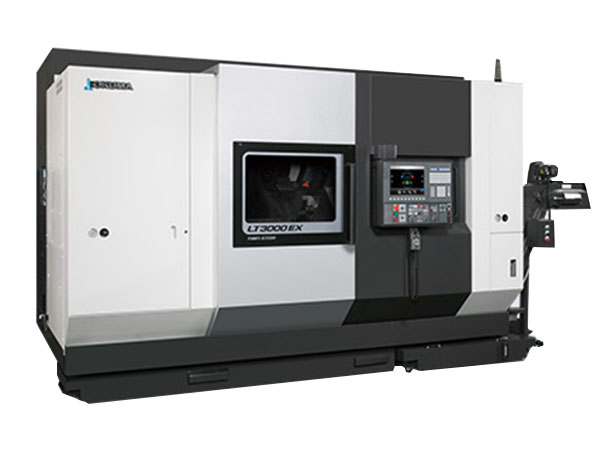

實現理想化的1、2道工序的平衡
通過左右同等功率主軸進行高效率加工
安裝了高精度內置式電機的左右主軸，聯合C軸同步控制，可實現主軸旋轉過程中的工件交換。
| LT2000 EX | LT3000 EX | ||
|---|---|---|---|
| 主軸電機 | 11.5/7.5kW （5分/連續） | 22/15kW （30分/連續） | |
| 棒料直徑 | 標準主軸 | ø51mm | ø65mm※2 |
| 大直主軸 | ø65mm※1 | ø80mm | |
※1：僅限左主軸
※2：安裝10英寸卡盤可加工至ø69mm工件
※根據所使用的卡盤、油缸等，可能會對可加工棒料的直徑有所限制。
可實現真正工序集約的上下同等能力刀架
上下均採用V16刀架，適用於復雜形狀、多工序加工、諸多品種生產。刀具的長期設置，可縮短準備時間。
| LT2000 EX | LT3000 EX | |
|---|---|---|
| 旋轉刀具主軸電機 | 5.5/3.7kW （2分/連續） | 7.1/4.1kW （25分/連續） |
| 快速進給速度 | X轴 30m/min、Z轴 40m/min | |
以豐富的陣容實現的生產體制
通過上下3刀架同時加工、上下Y軸同步加工等，選擇符合生產用途的配置，更進一步實現生產效率的提高和工序集約。
安裝第3刀架（特殊規格）實現生產時間最小化
通過上部左右刀架與下刀架同時加工，實現節拍平衡。大幅度縮短加工時間。
為所有刀架附加Y軸規格（特殊規格）
可實現上下Y軸同步加工。
| LT2000 EX | LT3000 EX | |
|---|---|---|
| Y轴移动量 | 95mm YA、YB、YC：+50 ～−45 | 125mm YA、YB、YC：+70 ～−55 |
機床規格
| 型号 | LT2000 EX | |||||||
|---|---|---|---|---|---|---|---|---|
| 2刀架规格 | 3刀架规格 | |||||||
| 2M | 1MY | 2MY | 3M | 2MY | 3MY | |||
| 容量/能力 | 床身上大回转直径 | mm | ø400 | |||||
| 大加工直径× 大加工长度＊1 | mm | ø210×L130 | ||||||
| 中心距 | mm | 960 | 990 | |||||
| 移动量 | X轴移动量 | mm | XA、XB：205（+175～-30） | XA、XB、XC：205（+175～-30） | ||||
| Z轴移动量 | mm | ZA、ZB：700、W：730 | ZA、ZC：400、ZB：730、W：760 | |||||
| Y轴移动量 | mm | - | YA：95 （+50～-45） | YA、YB：95 （+50～-45） | - | YA、YB：95 （+50～-45） | YA、YB、YC：95 （+50～-45） | |
| C轴控制角度 | 度 | 360（最小控制角度 0.001） | ||||||
| 主轴（左・右） | 主轴转速 | min-1 | 50～6,000［50～5,000（仅限左侧）］ | |||||
| 主轴变速档数 | 自动两档变速（电机线圈切换2级） | |||||||
| 主轴端形状 | ø140平面［JIS A2-6（仅限左侧）］ | |||||||
| 主轴通孔直径／ 主轴轴承内径 | mm | ø62/100［ø80/120（仅限左侧）］ | ||||||
| 刀架（上・下） | 刀架型式 | 复合V16［V12］ | ||||||
| 刀架上刀具安装把数 | 16把［12把］（L、M共用） | |||||||
| 外圆刀柄尺寸／ 内圆刀柄直径 | mm | □20/ø32 | ||||||
| 旋转刀具主轴转速 | min-1 | 45～6,000 | ||||||
| 快速进给速度 | X轴 | m/min | 30 | |||||
| Z轴 | m/min | 40 | ||||||
| Y轴 | m/min | - | 15 | - | 15 | |||
| W轴 | m/min | 32 | ||||||
| C轴 | min-1 | 200 | ||||||
| 电机 | 主轴电机 | kW | 左、右：11.5/7.5［22/15］（5分/连续） | |||||
| 旋转刀具主轴电机 | kW | 5.5/3.7（2分/连续） | ||||||
| X轴电机 | kW | XA：3.5、XB：3.0 | XA、XC：3.5、XB：2.8 | |||||
| Z轴电机 | kW | ZA、ZB：3.5 | ZA、ZB、ZC：3.5 | |||||
| Ys轴电机 | kW | - | YsA：3.5 | YsA：3.5 YsB：2.2 | - | YsA：3.5 YsB：2.2 | YsA、YsC：3.5 YsB：2.2 | |
| 冷却液用电机 (50/60Hz) | kW | 0.55/0.75×3 | 0.55/0.75×4 | |||||
| 机床尺寸 | 机床高度 | mm | 侧面排出：2,285 后面排出：2,435 | 侧面排出：2,301 后面排出：2,451 | 侧面排出：2,285 后面排出：2,435 | 侧面排出：2,301 后面排出：2,451 | ||
| 占地面积(包括罐) | mm×mm | 侧面排出：3,745×2,464、后面排出：3,231×3,417 | ||||||
| 机床重量 (包括数控装置在内) | kg | 8,500 | 9,000 | 9,300 | 9,800 | |||
| 数控装置 | OSP-P300LA | |||||||
＊1：使用2台刀架可實現端銑加工工具長度的標準尺寸
［ ］： 特殊規格
| 型号 | LT3000 EX | |||||||
|---|---|---|---|---|---|---|---|---|
| 2刀架规格 | 3刀架规格 | |||||||
| 2M | 1MY | 2MY | 3M | 2MY | 3MY | |||
| 容量/能力 | 床身上大回转直径 | mm | ø550 | |||||
| 大加工直径× 大加工长度＊1 | mm | ø350×L200 | ||||||
| 中心距 | mm | 1,200 | ||||||
| 移动量 | X轴移动量 | mm | XA、XB：255（+225～-30） | XA、XB、XC：255（+225～-30） | ||||
| Z轴移动量 | mm | ZA、ZB：930、W：940 | ZA、ZC：480、ZB：930、W：940 | |||||
| Y轴移动量 | mm | - | YA：125 （+70～-55） | YA、YB：125 （+70～-55） | - | YA、YB：125 （+70～-55） | YA、YB、 YC：125 （＋70～-55） | |
| C轴控制角度 | 度 | 360（最小控制角度 0.001） | ||||||
| 主軸（左・右） | 主轴转速 | min-1 | 45～5,000［45～4,200］ | |||||
| 主轴变速档数 | 自动两档变速（电机线圈切换2级） | |||||||
| 主轴端形状 | A2-6［A2-8］ | |||||||
| 主轴通孔直径／ 主轴轴承内径 | mm | ø80/120［ø91/140］ | ||||||
| 刀架（上・下） | 刀架型式 | 复合V16［V12］ | ||||||
| 刀架上刀具安装把数 | 16把［12把］（L、M共用） | |||||||
| 外圆刀柄尺寸／ 内圆刀柄直径 | mm | □25/ø40 | ||||||
| 旋转刀具主轴转速 | min-1 | 45～6,000 | ||||||
| 快速进给速度 | X轴 | m/min | 30 | |||||
| Z轴 | m/min | 40 | ||||||
| Y轴 | m/min | - | 20 | - | 20 | |||
| W轴 | m/min | 40 | ||||||
| C轴 | min-1 | 200 | ||||||
| 电机 | 主轴电机 | kW | 左、右：22/15［30/22］（30分/连续） | |||||
| 旋转刀具主轴电机 | kW | 7.1/4.1（25分/连续） | ||||||
| X轴电机 | kW | XA、XB：3.5 | XA、XB、XC：3.5 | |||||
| Z轴电机 | kW | ZA、ZB：3.5 | ZA、ZB、ZC：3.5 | |||||
| Ys轴电机 | kW | - | YsA：3.5 | YsA：3.5 YsB：2.2 | - | YsA：3.5 YsB：2.2 | YsA、YsC：3.5 YsB：2.2 | |
| 冷却液用电机 (50/60Hz) | kW | 0.55/0.75×3 | 0.55/0.75×4 | |||||
| 机床尺寸 | 机床高度 | mm | 侧面排出：2,650 后面排出：2,750 | |||||
| 占地面积(包括罐) | mm×mm | 侧面排出：4,504×2,750、后面排出：3,994×3,743 | ||||||
| 机床重量 (包括数控装置在内) | kg | 11,200 | 12,600 | |||||
| 数控装置 | OSP-P300LA | |||||||
＊1：使用2台刀架可實現端銑加工工具長度的標準尺寸
［ ］： 特殊規格
